Dépliage UV d'une sphère dans 3ds Max
Introduction au Dépliage UV
Dans cette leçon, nous explorons en détail les étapes de l'unwrap d'un modèle 3D dans 3ds Max. Le dépliage UV (ou UV unwrapping) est un processus crucial en modélisation 3D qui permet d'aplatir la surface d'un objet 3D en une carte 2D. Cette carte 2D, appelée UV map, est ensuite utilisée pour appliquer des textures sur le modèle 3D.
Préparation du Modèle
Avant de commencer le processus de dépliage, il est souvent nécessaire de préparer votre objet. Dans certains cas, vous pourriez avoir besoin de changer la couleur de votre arceau ou d'autres éléments pour mieux visualiser le processus ou pour des besoins spécifiques de texturage. Une étape fondamentale consiste à convertir votre objet en Editable Poly. Cela vous donne un contrôle total sur les éléments du modèle tels que les sommets, les arêtes et les faces, ce qui est indispensable pour manipuler les UV.
Utilisation du Modificateur Unwrap UVW

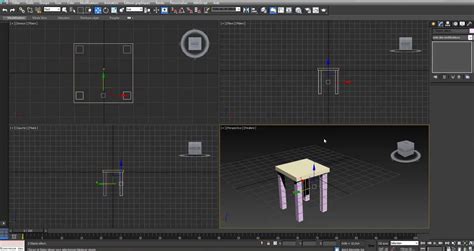

Le cœur du processus de dépliage UV dans 3ds Max réside dans l'utilisation du modificateur Unwrap UVW. Ce puissant outil vous permet de manipuler directement les coordonnées UV de votre modèle. Une fois appliqué à votre objet Editable Poly, ce modificateur ouvre une fenêtre dédiée où vous pouvez visualiser et modifier la carte UV.
Outils Clés pour le Dépliage
Le modificateur Unwrap UVW offre une panoplie d'outils pour faciliter le dépliage. Parmi eux, plusieurs sont particulièrement importants :
- Quick Peel : Cet outil est conçu pour aplatir automatiquement des portions de votre modèle. Il analyse la géométrie et tente de créer des "îles" UV cohérentes, réduisant ainsi le travail manuel.
- Alignement des Edges : L'alignement précis des arêtes est crucial pour obtenir des UV propres et sans distorsion. Cet outil permet de redresser et d'aligner les arêtes sélectionnées dans l'éditeur UV.
- Relax : L'outil Relax est utilisé pour distribuer uniformément les UV au sein d'une île UV. Il aide à minimiser les étirements et les compressions, assurant que la texture sera appliquée de manière homogène sur la surface du modèle 3D.
Organisation et Finalisation des UVs
Une fois les îles UV créées et ajustées, l'étape suivante consiste à les organiser de manière efficace dans l'espace UV (la zone 0 à 1). Une bonne organisation permet de maximiser l'utilisation de la texture et de faciliter le travail du texturier. Cela implique souvent de :
- Redresser les UV : S'assurer que les îles UV sont droites et alignées avec les axes pour faciliter l'application des textures.
- Optimiser l'espace : Placer les îles UV de manière à minimiser les espaces vides et à éviter les chevauchements.
Enfin, le processus se termine par l'exportation du template UV. Ce template est une image 2D représentant l'agencement de vos îles UV. Il sert de guide pour les artistes qui créeront les textures dans des logiciels comme Photoshop ou Substance Painter, garantissant ainsi que les textures seront appliquées correctement sur le modèle 3D.
Comment déplier les UV dans 3ds Max | Tutoriel avancé de dépliage UV pour 3ds Max #déplier
Conclusion
Cette leçon est essentielle pour quiconque souhaitant améliorer ses compétences en modélisation 3D et comprendre les subtilités du dépliage UV. Maîtriser ces techniques vous permettra de créer des modèles 3D plus réalistes et mieux préparés pour le processus de texturage.
