Le Système HPA en Airsoft : Fonctionnement, Composants et Avantages
Le système HPA (High Pressure Air) représente une évolution significative dans le monde de l'airsoft, offrant une alternative performante et polyvalente aux répliques traditionnelles à ressorts (AEG) ou à gaz (GBBR). Il utilise l'air comprimé à haute pression pour propulser les billes, permettant ainsi un réglage précis de la puissance et une constance de tir remarquable.
Qu'est-ce que le Système HPA ?
HPA signifie "High Pressure Air". Il s'agit d'une méthode de propulsion d'air comprimé utilisée dans l'airsoft pour propulser les billes. Contrairement aux répliques d'airsoft qui utilisent des ressorts pour propulser les billes, les répliques HPA utilisent de l'air comprimé provenant d'une source externe, généralement une bouteille d'air comprimé ou une station de remplissage.
L'un des principaux avantages de l'utilisation d'un système HPA est la possibilité de régler la pression d'air qui alimente la réplique, permettant ainsi d'ajuster la vitesse et la puissance de tir. Ce système permet un réglage précis de la pression d'air, offrant ainsi un contrôle accru sur la vitesse et la puissance de tir.
Fonctionnement des Systèmes HPA
Les systèmes HPA se montent dans la gearbox de la réplique. Il suffit de retirer l'intérieur de la gearbox (sauf la gâchette et son ressort) et de remonter avec le kit à l'intérieur. Lors du tir, à la place d'avoir un moteur qui va comprimer un piston, nous avons le kit qui lâchera une quantité d'air précise à l'entrée du bloc hop-up.
Les répliques HPA airsoft sont reconnues pour leur cadence de tir réglable, leur excellente précision et leur fiabilité sur le long terme. Nous pouvons compter sur une meilleure répétabilité des tirs ou une réaction plus rapide à la détente.
Prenez les dernières technologies, mettez-les dans un corps usiné ultra léger fait pour le HPA. Vous obtiendrez la gamme MTW de Wolverine. La réplique la plus silencieuse du marché (moins de bruit qu'un sniper si vous équipez la réplique d'un silencieux MARUI) avec la portée d'un sniper (plus de 60m à 70m sortie de boîte, réglée à 300 fps).
Composants Essentiels d'un Système HPA
Un système HPA typique comprend plusieurs composants essentiels pour son fonctionnement optimal :

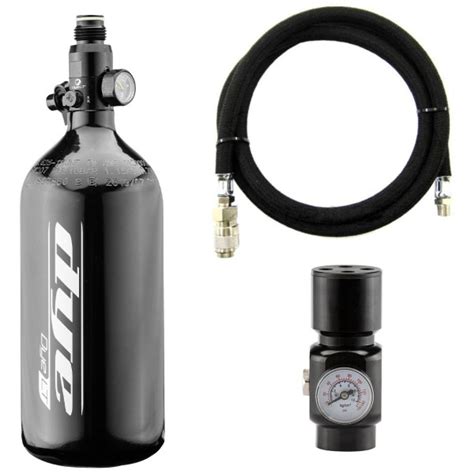

Bouteille HPA
C'est le réservoir qui contient l'air comprimé à haute pression nécessaire au fonctionnement du système. Toutes les bouteilles sont composées de 2 éléments : le preset et la bouteille.
Preset
Le preset est un composant qui se fixe sur la bouteille d'air et permet son fonctionnement. C'est un régulateur de pression qui contrôle la quantité d'air libérée à chaque tir. Le Preset 4500 Psi Ninja standard V3 est un preset de haute qualité qui permet de réguler en haute (800psi), moyenne (650psi) et basse pression (500psi). Les presets Ninja sont entièrement fabriqués aux USA et toujours inspectés à la main un à un, ce qui en font les meilleurs presets sur le marché avec la meilleure régulation d'air possible. Un système Preset 4500 psi est prévu pour se monter uniquement sur une bouteille Air de 4500 psi.
Il existe aussi un régulateur de précision réglable en continu pour les systèmes de pression d'air du secteur du paintball et de l'airsoft. Ce régulateur est simplement vissé sur le régulateur HP de la bouteille de pression d'air de paintball et peut ensuite être réglé en continu dans la plage de 300 à 2000 PSI. Cela vous permet de modifier indépendamment la pression de sortie de votre détendeur et de l'adapter aux conditions actuelles sur le terrain. La pression de sortie souhaitée est réglée en continu à l'aide de la grande molette de réglage manuelle sur le côté du régulateur. Il est préférable de visser complètement le régulateur, puis de le rallumer lentement jusqu'à ce que la pression de travail exacte souhaitée soit atteinte. La pression de sortie actuelle peut être facilement lue sur le manomètre sur le côté. Bien entendu, la pression de sortie maximale est toujours liée à la pression de sortie maximale du régulateur HP installé sur le système HP.
Régulateur
Le régulateur joue un rôle central. Directement relié à la bouteille d’air comprimé grâce à un flexible, son rôle est de réguler le débit d’air envoyé dans la réplique HPA. Comme son nom l’indique, il permet de réguler la pression dans la réplique et donc d’ajuster la puissance. Il permet de contrôler la pression d'air délivrée à la réplique, permettant ainsi d’ajuster la puissance de tir.
Ligne (Tuyau)
La ligne est le tuyau qui raccorde le régulateur à la réplique. Ici ça dépend des goûts de chacun, torsadé, tressé paracorde etc., c’est juste le tuyau qui raccorde le régulateur à la réplique. Elle est disponible en différents types, tels que les modèles torsadés ou tressés en paracorde.
Connecteur
Le connecteur raccorde la ligne à la réplique. Il existe 2 grandes catégories de connecteurs : US et EU, il n’y a pas d’avantage de l’un à l’autre, c’est juste 2 normes différentes. Il existe deux grandes catégories de connecteurs : US et EU, chacune ayant ses propres normes.
Types de Bouteilles HPA : Alu vs. Kevlar
Les bouteilles HPA se déclinent en deux matériaux principaux, chacun avec ses caractéristiques :
Bouteilles en Aluminium (Alu)
Ces bouteilles ont généralement une capacité comprise entre 0.2L, 0.4L et 0.8L, avec une pression de service d'environ 3000 PSI (un peu plus de 200 bars). Elles se trouvent en général entre 40 et 50 € complètes (avec preset). Les ré-épreuves pour ces bouteilles doivent être effectuées tous les 10 ans à partir de la date de fabrication indiquée sur la bouteille. Cependant, le prix d’une ré-épreuve peut souvent être supérieur à celui d’une bouteille neuve.
Bouteilles en Kevlar
Ces bouteilles varient en capacité de 0.2L jusqu'à 2L (et même plus). Le prix est plus élevé, se situant généralement entre 140 et 250 € pour la bouteille seule, hors preset.
Systèmes Open Bolt et Closed Bolt
Les systèmes HPA se distinguent également par leur mode de fonctionnement interne, principalement les systèmes Open Bolt et Closed Bolt.
Systèmes Open Bolt
Ce sont des mécaniques simples et peu coûteuses (SMP, Jack, F1, Inferno Gen 1, Hydra Gen 1, PDik...). En position de repos, le nozzle est en arrière, et au moment du tir, celui-ci avance très vite pour chambrer la bille et libère l'air très rapidement. Le souci est que la bille est projetée à travers le joint hop-up, ce qui entraîne des irrégularités de tirs si le joint n'arrive pas à retenir suffisamment la bille. Un inconvénient est que la bille est projetée à travers le joint hop-up, ce qui peut entraîner des irrégularités de tir.
Systèmes Closed Bolt
Dans ces systèmes, le nozzle est en avant dans le joint hop-up au repos. Lors du tir, l'air est directement expulsé, puis le nozzle recule pour re-chambrer une bille etc. L'air est directement expulsé lors du tir, puis le nozzle recule pour re-chambrer une bille.
Systèmes Open Bolt Gen 2
Ici, nous avons à ma connaissance que le Inferno Gen 2 et le Hydra Gen 2 de Wolverine. Le fonctionnement est identique au Open Bolt, sauf que la poussée de la bille se fait par un ressort (comme les AEG) au lieu de la pression de l'air, donc les billes ne sont plus projetées à travers le hop-up. Similaires aux Open Bolt, mais la poussée de la bille se fait par un ressort au lieu de la pression de l'air, évitant ainsi la projection de la bille à travers le hop-up.
Systèmes à Doubles Solénoïdes
Ces systèmes (par exemple, Fusion Engine, F2 et Valken V12) offrent une gestion indépendante de la position du nozzle et de l'arrivée d'air. Ce qui permet de tout paramétrer indépendamment : on peut choisir du open bolt ou du closed bolt, les temps pour chaque action, etc.
Répliques Compatibles et Conversions HPA
Les systèmes HPA peuvent être intégrés dans différents types de répliques :
AEG (Automatic Electric Gun)
Nécessite un kit de conversion HPA. Les systèmes HPA se montent dans la gearbox de la réplique. Il suffit de retirer l'intérieur de la gearbox (sauf la gâchette et son ressort) et de remonter avec le kit à l'intérieur. Lors du tir, à la place d'avoir un moteur qui va comprimer un piston, le kit libérera une quantité d'air précise à l'entrée du bloc hop-up.
GBB/GBBR (Gas BlowBack Rifle)
Peut être converti avec des systèmes d'approvisionnement sur le chargeur. Il existe deux moyens de passer son PA en HPA : remplacer la valve de remplissage par une valve HPA ou mettre un adaptateur de chargeur de M4 ou de MP5 à la place du talon de chargeur d'origine. Vous n'aimez pas l'idée d'un régulateur et d'un flexible ? Il existe 2 moyens de passer son PA en HPA : la première est de retirer la valve de remplissage et de la remplacer par une valve HPA (norme US ou EU), peu importe, la norme dépendra de la norme du flexible que vous utiliserez. Attention, pour l'emport de BBs, vous serez limité à la capacité de votre chargeur d'origine.
M4 Tippmann
Réplique complète fonctionnant directement avec des sparclettes de CO2 ou une bouteille HPA. Ces répliques n'ont pas besoin de régulateur car elles fonctionnent directement avec la pression de sortie de la bouteille (800 PSI). Ces répliques n'ont pas besoin de régulateur car elles fonctionnent directement avec la pression de sortie de la bouteille (800 PSI). Le fonctionnement interne est calqué sur celui des lanceurs de paintball. Dans ce cas, la réplique peut fonctionner directement avec des sparclettes de CO2 dans les chargeurs (peu fiable) pour alors alimenter directement depuis une bouteille HPA. Pour cette réplique, il n'y a pas besoin de régulateur, car elle fonctionne directement avec les 800 PSI de sortie de la bouteille. La régulation est faite en interne. C’est une mécanique simple et fiable.
Kits Daytona Gun
S'adaptent sur les GBBR ou AEG en remplaçant tout l'interne de la réplique.
Avantages du Système HPA
L'utilisation d'un système HPA offre plusieurs avantages significatifs :
- Réglage Précis de la Puissance : Le régulateur permet d'ajuster finement la pression d'air, offrant un contrôle précis sur la puissance de tir. Elles permettent un réglage précis de la vélocité (FPS) selon les exigences des terrains ou des rôles.
- Performance Constante : Contrairement aux systèmes à gaz, la performance du HPA reste stable, indépendamment de la température extérieure. Les répliques HPA airsoft sont reconnues pour leur cadence de tir réglable, leur excellente précision et leur fiabilité sur le long terme.
- Silencieux : Les répliques HPA peuvent être extrêmement silencieuses, surtout lorsqu'elles sont équipées d'un silencieux. La gamme MTW de Wolverine est réputée pour être la plus silencieuse du marché.
- Facilité de Recharge : Sur une snipe, la recharge est plus facile et fluide car il n'y a plus de ressort à compresser. L'avantage d'une snipe en HPA est la stabilité dans le tir mais surtout la facilité de recharger sa réplique car un mouvement beaucoup plus facile et fluide car il n'y a plus de ressort à compresser, il faut juste reculer son levier d'armement de 7 mm afin de laisser passer la bille de 6 mm.
- Fiabilité : Puisqu'il sollicite moins les mécaniques de la réplique, le HPA se révèle plus fiable.
- Réglage facile : Il permet de régler précisément à la fois la puissance et la cadence de la réplique, sans qu'il ne soit pour autant nécessaire de démonter la gearbox.
Most silent AEG sound (0m to 10m) 🔇
Inconvénients du Système HPA
Le HPA a ses défenseurs, mais aussi bon nombre de détracteurs. Il faut dire que le dispositif a autant d'avantages qu'il a d'inconvénients.
- Encombrement : Le joueur est parfois contraint de déconnecter sa réplique pour avoir les mains libres afin de passer certains obstacles.
- Restrictions : Certains organisateurs interdisent purement et simplement les répliques HPA. Plus problématique ; certains organisateurs interdisent purement et simplement les répliques HPA.
- Réalisme : Le HPA est parfois critiqué pour l'aspect peu réaliste qu'il confère à la réplique. Il est en effet assez peu probable de croiser une arme reliée à un tuyau sur un vrai champ de bataille.
Conversion au HPA
Pour profiter des avantages, le plus simple est évidemment d’acheter une réplique directement équipée d’un système HPA. Cependant, cela implique une dépense souvent importante, d’autant que le choix en matière de répliques HPA reste relativement limité par rapport aux autres technologies. Avec une réplique GBBR, qui utilise déjà du gaz, la manœuvre est assez simple et vous permettra, comble du luxe, d’utiliser votre réplique airsoft par tous les temps, sans perte de performances !
Installation d'un Système HPA Wolverine
Le système Wolverine est l’une des références incontournables dans le domaine des systèmes HPA. Après avoir démonté la gearbox et effectué un dégraissage / nettoyage en règle, insérez le cylindre intégrant le nozzle dans la Gearbox. Placez ensuite le FCU (Fire Control Unit) ou ECU (Electronic Control Unit) dans le tube de crosse. C’est ce petit élément électronique qui vous permettra de régler précisément le débit d’air et la cadence de votre réplique. Reliez le FCU au contacteur et à une batterie afin de l’alimenter. Reste enfin à préparer la bouteille d’air comprimé. Celle-ci doit être équipée d’un régulateur HPA dont le rôle est de réguler la pression en sortie de bouteille. Le nozzle intégré par défaut au système peut ne pas convenir à toutes les répliques. Heureusement, il est très facile de le changer. Pour cela, il suffit généralement de démonter la gearbox et de retirer la tête de cylindre pour remplacer le nozzle et remonter le tout.
Sources d'Air Comprimé
Il existe plusieurs méthodes pour alimenter votre système HPA en air comprimé :
Magasin spécialisé
La plus simple, c'est d'aller dans un magasin de plongée, de paintball, d'airsoft ou un club de plongée qui dispose d'un bon compresseur haute pression. Ça vous coûtera quelques euros (1-2 euros pour une bouteille de 0.8L) et l'air est de bonne qualité, surtout si c'est un compresseur d'air respirable.
Pompe à main
Il existe des pompes qui ressemblent à des pompes à vélo et qui permettent de sortir 300 bars. Les modèles chinois se trouvent aux alentours de 60-80€. Pour la qualité, c'est au hasard : ça peut marcher pendant 10 ans ou 10 minutes. Sinon, en bonne qualité, il y a les pompes Hill Mk4 qui sont de bonnes qualités et réputées dans le monde du PCP. C'est sportif, il faut environ 30 minutes pour charger complètement une bouteille de 0.8L à 200 bars. Il est possible d’échelonner le gonflage sur plusieurs jours, vous n'êtes pas obligé de remplir en une fois.
Bloc tampon
Il peut s'agir d'une bouteille de plongée ou d'une bouteille d'air industrielle de grande capacité (10-20L) qui, une fois remplie, permet de remplir vos petites bouteilles sans effort. Le bloc tampon : il peut s'agir d'une bouteille de plongée ou d'une bouteille d'air industrielle de grande capacité (10-20L) qui, une fois remplie, permet de remplir vos petites bouteilles sans effort. Par contre, à chaque utilisation, le bloc se dégonfle et vos petites bouteilles sont de moins en moins remplies.
Compresseurs haute pression
Si vous avez plusieurs milliers d'euros, vous pouvez acheter un compresseur de paintball. Mais sinon, maintenant, il existe des compresseurs haute pression domestiques trouvables à partir de 300€. Si vous voulez investir dans un compresseur, je conseille plutôt les derniers modèles avec le bloc piston monobloc (sans tuyaux apparent "Version 8"). Par contre, il faut être un minimum connaisseur en mécanique car ce n'est pas d'une grande fiabilité et il faut régulièrement les entretenir. De plus, il est conseillé d'ajouter de vrais filtres (tamis moléculaire A4) en sortie car l'air est vraiment dégueulasse (plein de condensation et d'huile).
Choisir un Système HPA
Sans aucun doute, aux joueurs qui recherchent des modèles qui ne posent pas de problème, qui sont faciles à utiliser et qui sont fonctionnels. Pour les personnes moins techniques, les répliques avec le moteur HPA installé sont recommandées.
Marques Phares dans l'Univers HPA
Retrouvez les marques phares de cet univers telles que POLARSTAR, Wolverine Airsoft, GATE (Pulsar), Balystik, NINJA, HK Army, Armotech, OXYGEN, Amped, Z-Parts, Creeper Concept, BO-Manufacture, Tapp Airsoft, DYE, Mancraft.
Réglementation et Sécurité des Bouteilles HPA
La Charte de l’Airsofteur Responsable est inspirée par le respect et la considération dus aux personnes et aux biens. Il appartient aux organisateurs de ces manifestations de prendre les mesures nécessaires au respect des règles par les participants. Un règlement fédéral, pris sur les fondements légaux et sur le bon sens, a été élaboré.
Réglementation des Bouteilles de Lanceurs
Les récipients de gaz, utilisés pour la pratique de l'airsoft, relèvent de la réglementation sur les équipements sous pression transportable (ESPT), en ce qui concerne leur mise sur le marché et leur exploitation, notamment par le décret n°2001-386 du 3 mai 2001 et l'arrêté du 3 mai 2004, qui fixe les modalités de contrôle périodique.
Une bouteille ou, selon les termes techniques usuels (Récipients / Cuve), est soumise à une réglementation en vigueur selon le pays ou la communauté européenne, en la soumettant à un contrôle technique obligatoire appelé requalifications, re-épreuve et pour les anglo-saxons, Hydrotest.
Types de Bouteilles
On recense actuellement quatre types de bouteilles :
- Alu : Fabricant initial Carleton / Inocom / Parker et oem Pure Energy / Duke / Shark, Totem, etc. Tailles en 0.8L / 1L / 1.1L. En dessous de 1L, re-épreuve tous les 10 ans, sinon, tous les 5 ans à partir de la date de départ inscrite sur la bouteille.
- Kevlar : Fabricant initial Carleton / Inocom / Luxfer et oem Dye / Evil / 3A / Pure Energy etc. Bouteille Safer 1.1L : Date de fabrication : 02/2014. Dans le cas de Safer, la requalification passe par une boutique de la marque, qui expédie à l'usine.
Traduction des Consignes de Remplissage
(1) Remplir la bouteille vide à 5 bars et la laisser reposer 5 minutes en accord avec l'article 2. (2) La température de remplissage de la bouteille ne doit pas excéder 50° Celsius et le taux de remplissage ne doit pas excéder 30 bars / Seconde.
(*) Les récipients, dont les caractéristiques remplissent les critères fixés par l'arrêté du 15 mars 2000 modifié, doivent faire l'objet d'une déclaration de mise en service.
Protection des Bouteilles
Votre récipient d'air doit être protégé des attaques extérieures (chimiques, physiques...) par un système tel que le prévoit le fabricant. Nous vous demandons d'utiliser une protection intégrale du récipient (type housse de bouteille) lors de vos parties de paintball. Car les frottements, les chocs avec le sol peuvent causer de graves dégâts à votre bouteille et donc à la sécurité de tous. Nous vous rappelons que l'exploitant du récipient de gaz est responsable de la bonne utilisation de son équipement.
Marquage des Bouteilles
Le marquage des bouteilles est très important. Pour pouvoir être utilisées en France, les bouteilles doivent porter l'une des marques suivantes : "tête de cheval", epsilon ou CE. Si vous les utilisez comme tel, appliquez la réglementation ESP vue plus haut (épreuve tous les 10 ans et inspection tous les 40 mois). Ils doivent être, par conséquent, entretenus et éventuellement, vérifiés régulièrement par une personne habilitée suivant le type.
Consignes pour le Chargement des Bouteilles
Avant de mettre en route, vérifier le niveau d'huile du compresseur.
