Maîtriser la simulation de cordes et de catapultes dans 3ds Max
La création d'une corde réaliste dans Reactor, le système de simulation physique intégré à 3ds Max, représente un défi classique pour de nombreux artistes 3D. Ce qui commence comme une idée simple, comme un panneau suspendu avec élégance, peut rapidement se transformer en un chaos de contraintes inefficaces, de cordes s'étirant comme du chewing-gum, ou d'objets défiant la gravité sans raison. Le module Reactor Rope, bien que d'apparence simple, possède des règles strictes quant au comportement d'une corde.
Les erreurs courantes et la bonne approche pour les cordes
Une erreur fréquente consiste à créer directement un objet Reactor Rope. La méthode correcte débute par la création d'une spline Ligne comportant suffisamment de sommets pour permettre une flexion naturelle. Une ligne droite avec 20 à 30 segments constitue généralement un bon point de départ.
Les paramètres clés dans les Propriétés de la Corde (Rope Properties) sont l'Épaisseur (Thickness) pour l'épaisseur de collision et la Masse (Mass) pour le poids.
Paramétrage des contraintes pour un objet suspendu
Le véritable défi réside dans la configuration des contraintes. Pour un panneau suspendu, deux contraintes sont essentielles : l'une fixe l'extrémité supérieure de la corde à un point d'ancrage fixe (le plafond ou un support), et l'autre relie l'extrémité inférieure au panneau.
La configuration adéquate implique de créer la contrainte, puis d'utiliser la fonction "Pick" dans "Parent" pour sélectionner l'objet fixe (ou le panneau), et enfin "Pick" dans "Child" pour sélectionner l'extrémité correspondante de la corde.
L'importance de la masse et du point de pivot
Le panneau doit être configuré comme un Corps Rigide (Rigid Body) avec une masse appropriée. Une masse trop élevée peut entraîner l'étirement ou la rupture de la corde, tandis qu'une masse trop faible fera flotter le panneau de manière irréaliste.
Il est crucial que le point de pivot du panneau soit positionné à l'endroit où la corde sera attachée, généralement au centre du bord supérieur.
Mise en place de la scène statique et simulation
Commencez par créer la scène statique : le support supérieur fixe (par exemple, un petit cylindre ou une boîte marquant le point d'ancrage) et le panneau dans sa position initiale. Ensuite, créez la spline reliant les deux points et convertissez-la en Reactor Rope.
Dans le panneau Reactor, assurez-vous que tous les éléments sont dans leurs collections respectives : la corde dans la Collection de Cordes (Rope Collection), le panneau dans la Collection de Corps Rigides (Rigid Body Collection), et les contraintes dans le Solveur de Contraintes (Constraint Solver).
Lorsque vous parvenez enfin à faire en sorte que le panneau pende parfaitement de sa corde, vous ressentez cette satisfaction rare d'avoir dompté les lois de la physique numérique.
Animation d'une catapulte : une approche par étapes
Ce tutoriel porte sur l'animation d'une catapulte, initialement conçu pour le forum 3D-Diablotine. Bien que n'étant pas un expert en balistique, une approche logique suggère que le contrepoids entraîne la rotation du bras qui projette le boulet.
La première étape consiste à dégrouper tous les maillages, puis à attacher ensemble les divers éléments mobiles. Il est essentiel de bien positionner les points de pivot en fonction des axes de rotation.
Animation manuelle et simulation ciblée
Plutôt que de tout simuler avec un plug-in comme Reactor, ce qui nécessiterait de retoucher une grande partie des maillages, il est préférable d'animer le boulet, le bras et le contrepoids manuellement. Ensuite, Reactor sera utilisé uniquement pour simuler le tissu qui supporte le boulet.
Une fois les pivots correctement placés, il faut lier les différents objets entre eux selon une hiérarchie précise.
Configuration de l'animation du bras et du contrepoids
Pour commencer l'animation, positionnez-vous à l'image zéro et activez le mode "Clé auto". Créez une image clé pour la rotation du bras et du contrepoids. Avancez de 15 images et effectuez une rotation du bras, limitée à 50 degrés pour éviter qu'il n'atteigne la position verticale.
Pour un réalisme accru, ajoutez des images clés afin de créer un léger effet de retour lorsque le bras atteint sa course maximale, ainsi qu'une oscillation du contrepoids.
★ TUTO - Apprendre 3Ds Max en 20 Minutes (Les bases) ★
Simulation du tissu de la catapulte avec Reactor
Les sommets supérieurs de la corde doivent être contrôlés par le bras, et ceux du bas par les poulies. Il est important de préciser que ce type de mouvement est complexe à paramétrer, nécessitant souvent de nombreux tests pour obtenir un résultat crédible.
Il faut simplifier le maillage, en ne conservant que les sommets supérieurs, ceux autour du boulet, et au maximum une rangée de sommets entre les deux.
Puisque le bras est déjà animé, n'oubliez pas de cocher "Unyielding" dans ses propriétés Reactor, afin d'éviter l'effacement de vos images clés.
À partir de ce point, il peut être difficile de trouver une méthode globale efficace, car la logique de paramétrage de la "raideur", de l'"amortissement" et de la "friction" des tissus et corps souples de Reactor peut varier. Il s'agit souvent d'expérimentations jusqu'à obtenir le résultat souhaité.
Une fois les réglages effectués, lancez un aperçu dans Reactor. Si tout se déroule comme prévu, lancez le calcul de l'animation.
Principes de conception d'une catapulte réaliste

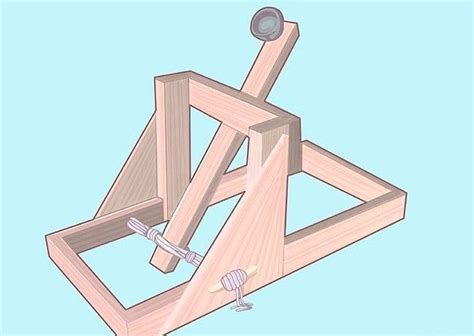

Pour que la mécanique fonctionne, il est essentiel de respecter fidèlement le schéma d'une catapulte réelle. Les différentes pièces ne doivent pas se toucher, mais s'emboîter comme elles le feraient dans la réalité. Laissez un écart entre elles supérieur ou égal à la tolérance aux collisions définie dans les propriétés de Reactor.
Pour cette scène, quatre pièces sont nécessaires : le socle, le bras en forme de cuillère, le contrepoids et la pierre.
Impact du poids du bras sur la puissance du lancer
Le principe est simple : placer la pierre dans la cuillère et laisser le poids du contrepoids entraîner la rotation du bras. Le bras doit avoir un poids conséquent, car il déterminera la puissance du lancer. Plus le bras sera lourd, plus la pierre ira loin ; un poids compris entre 1000 et 3000 kg devrait être suffisant.
Lancez un aperçu de l'animation, et cela devrait fonctionner.
