Logiciels pour la gravure et la découpe laser avec une machine 40W
La gravure et la découpe laser sont des processus qui nécessitent des logiciels spécifiques pour créer des fichiers adaptés à votre machine. Ces logiciels vous permettent de concevoir des formes, d'importer des images, de vectoriser des éléments et de contrôler les paramètres de votre découpeuse laser. Il existe une large gamme d'outils, allant de solutions gratuites et open-source à des logiciels professionnels payants, chacun offrant des fonctionnalités uniques pour répondre à divers besoins, de la conception de designs complexes à la préparation de photos pour la gravure.
Création de fichiers pour la découpeuse laser
Pour la création de fichiers destinés à la découpeuse laser, plusieurs formats vectoriels sont couramment utilisés, tels que AI, SVG, CDR ou encore PDF. Ces formats permettent de définir précisément les contours des formes à découper ou à graver. Certains logiciels ne se limitent pas à la création de fichiers numériques, mais offrent également des fonctionnalités pour graver des photos, convertir des modèles 3D en 2D, ou optimiser l'utilisation du matériau pour économiser du temps et des ressources.
Logiciels de conception graphique et vectorielle
La conception de fichiers pour la découpe laser repose souvent sur des logiciels de dessin vectoriel. Voici quelques-unes des options les plus populaires :
1. Adobe Illustrator
Adobe Illustrator est un pionnier dans le domaine du design graphique vectoriel. Il est idéal pour créer des fichiers de découpe laser avec une grande précision. Bien qu'il nécessite un apprentissage, une fois maîtrisé, il offre des possibilités illimitées pour transformer votre imagination en réalité. C'est un outil professionnel, mais son coût est d'environ 20,99 $ par mois.
2. Inkscape
Inkscape est une alternative gratuite et open-source à Adobe Illustrator. Il est particulièrement apprécié pour sa simplicité d'utilisation, même pour les débutants, dans la conception de dessins pour la découpe, le marquage ou la gravure laser. Vous pouvez importer, vectoriser et modifier des fichiers dans différents formats. Inkscape permet également de gérer le "kerf" (la largeur du trait de découpe). Il est possible de le connecter à des machines Trotec via JobControl, mais la compatibilité avec les machines chinoises contrôlées par Corel Laser peut nécessiter des solutions alternatives, comme l'exportation en SVG.
3. CorelDRAW Graphics Suite
CorelDRAW est souvent considéré comme l'une des meilleures options pour la conception de découpe et de gravure laser, notamment grâce à son format de fichier natif CDR. Il offre des fonctionnalités similaires à celles d'Inkscape, avec une courbe d'apprentissage légèrement plus accessible. La suite graphique permet également de retoucher des photos avec une grande qualité. Le prix de la suite est d'environ 439 $ par an.
4. Affinity Designer
Affinity Designer se positionne comme une alternative à Adobe Illustrator, partageant de nombreuses fonctionnalités similaires, notamment la création de fichiers vectoriels. Il est réputé pour être plus intuitif et facile à utiliser, avec la possibilité de travailler sur plusieurs plans de travail simultanément. Il supporte les plug-ins, y compris ceux qui convertissent les conceptions en code G pour la découpe laser. Le coût est d'une seule fois de 69,99 $ pour les appareils Windows ou Mac.
5. DraftSight
Développé par Dassault Systèmes (les créateurs de SolidWorks), DraftSight est un logiciel de conception 2D. Sa fonction de traçage d'image permet de convertir des images PNG, JPEG ou BMP en vecteurs, facilitant la préparation de modèles existants pour la découpe laser. La fonction "ligne fine" est particulièrement utile pour la découpe laser, car elle correspond à la largeur d'un seul passage de laser. La version professionnelle coûte à partir de 249 $/an.
Logiciels pour la préparation de photos et la conversion 3D/2D
Certains logiciels sont spécifiquement conçus pour préparer des photos en vue de la gravure laser ou pour convertir des modèles tridimensionnels en formats exploitables par les machines de découpe.
1. GIMP
GIMP est un logiciel graphique gratuit, souvent utilisé pour les retouches photo. Il est recommandé pour préparer les photos avant la gravure laser. Il offre des outils puissants pour ajuster les images avant de les envoyer à la machine.
2. SketchUp
SketchUp, bien que n'étant pas directement un logiciel de contrôle de machine, permet de créer des fichiers 2D ou 3D qui peuvent ensuite être exportés au format SVG. Il est particulièrement utile pour visualiser et créer des formes complexes. Pour des modèles très complexes, des logiciels comme AutoCad ou Rhinocéros peuvent être plus adaptés.
3. Slicer For Fusion 360
Développé par Autodesk, Slicer For Fusion 360 est un logiciel gratuit qui permet de "slicer" (découper en tranches) des modèles 3D (formats OBJ ou STL) pour la découpe laser. Il remplace Autodesk 123D Make. Vous pouvez paramétrer le matériau, la taille de la surface de travail et le kerf, puis télécharger le modèle en DXF, EPS ou PDF.
4. Deepnest
Deepnest n'est pas un logiciel de création, mais une solution gratuite pour le "nesting", c'est-à-dire l'optimisation de la disposition des pièces sur une feuille de matériau afin d'économiser de la matière première.
Logiciels de contrôle de machines laser
Une fois vos fichiers conçus, vous avez besoin d'un logiciel pour contrôler votre découpeuse laser. Ces logiciels communiquent avec le contrôleur de la machine pour exécuter les tâches de gravure et de découpe.

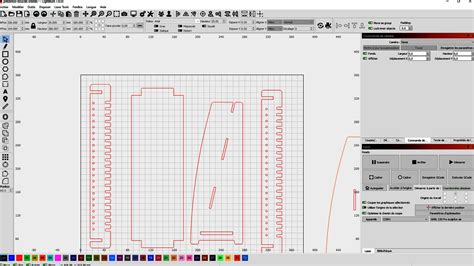

1. RDWorks
RDWorks est la référence mondiale pour contrôler les découpeuses laser équipées d'un contrôleur Ruida. Ce logiciel gratuit permet de commander les opérations de découpe et de gravure. Il offre également des outils pour créer des fichiers de découpe laser en traçant des lignes, des courbes, du texte et des formes vectorielles dans de nombreux formats. Cependant, sa capacité à créer des designs complexes est limitée, il est donc conseillé de l'utiliser en complément d'un autre programme graphique.
2. Corel Laser
Ce logiciel est utilisé pour commander les machines de découpe laser chinoises. Bien qu'il puisse y avoir des difficultés de compatibilité, des solutions alternatives comme l'exportation en SVG depuis d'autres logiciels sont possibles. Il est important de sélectionner le bon modèle de machine dans Corel Laser pour assurer un fonctionnement correct.
3. LightBurn
LightBurn est souvent considéré comme le logiciel le plus complet pour la gravure et la découpe laser. Il est apprécié pour sa compatibilité avec la quasi-totalité des machines laser et ses fonctionnalités avancées. LightBurn permet d'éditer des conceptions, de créer des mises en page et d'avoir un contrôle total sur la machine, garantissant des résultats optimaux. Il s'agit d'un outil payant, avec des licences allant de 60 $ à 120 $.
4. XCS (XTool Creative Space)
XCS est le logiciel incontournable pour les machines laser XTool. Il est gratuit, utilisable sur tous les systèmes d'exploitation, et permet de modifier des conceptions existantes ou d'en créer de nouvelles. Il intègre des fonctionnalités comme xArt, un outil d'image généré par IA, et la possibilité d'extraire des graphiques vectoriels d'images via la caméra des machines compatibles.
5. LaserGRBL
LaserGRBL est un logiciel de contrôle laser gratuit et open-source, conçu principalement pour la gravure laser. Il offre des options de base adaptées à la gravure sur divers objets.
6. LaserWeb
LaserWeb est un logiciel de découpe laser gratuit et simple d'utilisation, compatible avec Windows, macOS, Linux et Raspberry Pi. Il permet de mélanger différents types de fichiers (JPG, SVG, PNG, DXF) dans un seul projet et les convertit en code G. Il propose également un estimateur de coût des travaux.
Préparation des photos pour la gravure laser

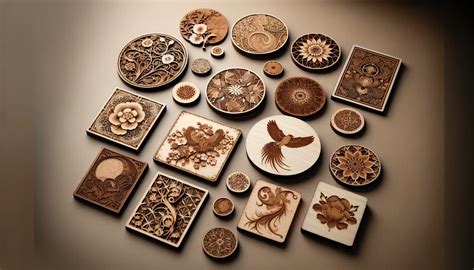

La gravure de photos sur des matériaux comme le bois nécessite une préparation spécifique des images pour obtenir un rendu optimal.
Utilisation de CorelDRAW pour la gravure photo
Pour préparer une photo pour la gravure laser sur bois avec CorelDRAW, il est conseillé d'utiliser des macros spécifiques. Les étapes générales incluent :
- Sélectionner l'image et ouvrir la palette Rééchantillonnage (Bitmaps/Rééchantillonner).
- Utiliser le filtre Masque flou pour accentuer les détails des contours.
- Appliquer le filtre Affûtage (Bitmaps/Accentuation/Affûtage) pour augmenter le contraste.
- Convertir la photo en noir et blanc 1 bit (tramage demi-teinte) via Bitmaps/Mode/Noir et blanc (1 bit). Le tramage demi-teinte est le plus adapté pour le bois, car il simule les nuances de gris par la variation de la densité des pixels noirs et blancs.
Il est également crucial de convertir tous les textes en courbes (Arranger > Convertir en courbes) et de vectoriser les images non vectorielles en utilisant la commande Bitmaps > Trace Bitmap. Pour définir le niveau de gravure raster, sélectionnez les éléments tracés et définissez la couleur de remplissage.
Paramètres et problèmes courants
Lors de l'utilisation d'une machine de découpe laser, notamment un modèle CO2 40W, plusieurs paramètres et problèmes peuvent survenir.
Problèmes de découpe
Si le laser brûle le bois sans le transpercer, cela peut être dû à plusieurs facteurs :
- Puissance et vitesse : Pour une découpe plus profonde, il faut augmenter la puissance et réduire la vitesse. Un réglage courant pour la découpe de bois de 3 mm peut être une puissance de 75% à une vitesse de 12-15 mm/min, mais cela peut varier considérablement.
- Distance focale : La distance entre la buse et le matériau est cruciale. L'utilisation d'une "pige" ou d'un guide de distance est recommandée.
- Nettoyage et alignement des optiques : Des miroirs et une lentille sales ou mal alignés réduisent l'efficacité du laser. L'alignement précis des miroirs est essentiel pour concentrer le faisceau.
- Air assist : L'absence d'air assist peut entraîner une combustion excessive et une découpe moins nette.
- Profondeur de l'entaille : Même avec des réglages optimaux, une entaille de 0.4 mm après 5 passes sur du MDF de 3 mm peut indiquer que le laser n'est pas assez puissant ou que les réglages ne sont pas parfaits pour une découpe complète.
Gestion des lignes doubles
Dans CorelDRAW, les lignes doubles peuvent être difficiles à repérer. Pour les supprimer, il faut désélectionner l'objet, puis cliquer sur la double ligne pour la sélectionner individuellement et la supprimer avec la touche Suppr.
Compatibilité logicielle et matérielle
Des problèmes de communication entre le logiciel (Corel Laser) et la machine peuvent survenir, notamment après un changement d'ordinateur. Essayer différents modèles de machine dans Corel Laser (par exemple, ceux se terminant par M2) peut parfois résoudre le problème. Le remplacement de la carte mère peut également être une solution.
Tendances futures des logiciels laser
Les logiciels pour la gravure et la découpe laser évoluent constamment. Les futures versions promettent des améliorations telles que :
- Optimisation du kerf assistée par IA.
- Presets de tramage bitmap et assistants d'initiation.
- Export G-code amélioré.
- Génération de couches DXF propres mappées à des paires puissance/vitesse.
- Simulation de kerf intégrée et planification automatique des passes.
- Assignation de puissance et vitesse directement depuis la boîte de dialogue des chemins.
- Extrusion de cartes de hauteur en niveaux de gris pour des reliefs spectaculaires.
- Slicing et nesting directement dans le cloud.
- "Smart Tabs" pour un alignement d'outillage répétable.
