Maîtriser la Géométrie et la Soudure dans la Modélisation 3D et l'Électronique
Introduction aux Outils de Géométrie en 3D et à la Modélisation
Dans cette leçon, nous explorons la zone de géométrie en mode sous-objet vertex. Vous apprendrez à utiliser des outils tels que create line pour créer et attacher des lignes, welding pour souder des points, et fillet pour arrondir les angles. Nous discuterons également des différences entre les divers modes sous-objet, comme le mode segment, et l'importance des tracés fermés et attachés pour des opérations d'extrusion réussies. La leçon couvre des options avancées comme automatic welding et refine, qui ajoutent des points de contrôle supplémentaires pour une manipulation précise des tracés.
Dans cette leçon, nous explorons les divers outils de l'Edit Poly disponibles en modélisation 3D. La leçon commence par une introduction aux outils accessibles en mode Objet, notamment l'outil Attache qui permet de combiner plusieurs objets pour simplifier les matériaux et les pivots. Ensuite, nous abordons des outils tels que Swift Loop, qui permet d'ajouter des arrêtes rapidement pour former des boucles complètes, et Cut, qui ajoute des arrêtes manuellement selon la position du curseur.
Outils de Manipulation des Sommets en Mode Sous-Objet Vertex
En mode sous-objet Vertex, nous découvrons des outils comme Target Weld et Weld pour souder des sommets avec précision. Nous expliquons également comment supprimer et dessouder des sommets à l'aide des fonctions Break et Remove.
Principes Fondamentaux de la Soudure en Électronique
Les logiciels alternatifs pour la modélisation 3D incluent Blender, Cinema 4D, et Maya. Cependant, il est crucial de comprendre les précautions de sécurité lors de toute opération de soudure.
Précautions Essentielles de Sécurité pour la Soudure

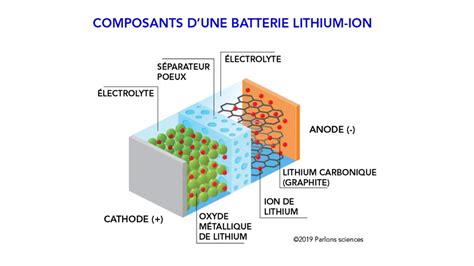

Ne soudez jamais sur des appareils sous tension ou branchés. Ne soudez pas directement sur des batteries lithium-ion à coque dure (telles que les cellules 18650). La chaleur du fer à souder cassera les composants internes de la batterie. Soyez extrêmement prudent lorsque vous soudez/dessoudez des raccords de batteries au lithium-polymère ! Vous pouvez facilement court-circuiter la batterie avec la soudure ou vos outils, ce qui endommagerait la batterie et présenterait un risque d'incendie.
- Déchargez la batterie en dessous de 25%.
- Travaillez avec un seul raccord à la fois pour éviter les courts-circuits.
- Dans la mesure du possible, créez un chemin indirect en soudant des connecteurs sur la batterie et le circuit imprimé.
Techniques de Soudure Traversante (Through-Hole Soldering)
La soudure traversante consiste à faire passer les composants avec leurs fils dans les trous d'un circuit imprimé, puis à les fixer avec de la soudure en fusion. Les 10 étapes suivantes vous montreront comment souder des composants traversants sur un circuit imprimé.
Matériel Nécessaire pour la Soudure Traversante
- Un étau, une pince ou un outil "troisième main".
Étapes Détaillées de la Soudure Traversante
- Fixez le circuit imprimé à l'aide d'un étau ou d'un outil "troisième main".
- Faites passer les fils des composants dans les trous du circuit imprimé. Les diodes ont normalement une barre indiquant la cathode (-). Courbez légèrement les fils vers l'extérieur pour maintenir le composant en place.
- Allumez votre fer à souder.
- Nettoyez la panne de votre fer à souder. Si vous utilisez une éponge, mouillez-la et passez rapidement la panne dessus.
- Faites fondre une petite quantité de soudure sur la panne de fer à souder. Vous apercevrez probablement un peu de fumée lorsque vous faites fondre la soudure. Il s'agit principalement du flux à noyau colophane intégré au fil de soudure. Le flux aide la soudure à s'écouler, mais il s'évapore avec le temps.
- Vous allez chauffer la pastille de soudure et le fil du composant à très haute température pendant 2 à 3 secondes. Appuyez la panne de fer à souder sur la pastille de soudure du circuit imprimé et le fil du composant pendant environ 1 seconde pour les chauffer les deux.
- Si vous utilisez une panne de fer à souder étroite ou si vous travaillez avec une grande pastille de soudure, il se peut que vous ne puissiez pas transférer suffisamment de chaleur sur la zone.
- Si vous chauffez le circuit imprimé en continu pendant plus de 10 secondes, la chaleur excessive risque de casser la pastille de soudure ou le composant. Cela devrait se produire en quelques secondes.
- Félicitations, vous venez de créer un joint de soudure !
Identification des Joints de Soudure Réussis et Problèmes Courants
Si le joint n'est pas brillant, il ne s'est peut-être pas formé correctement. Les joints de soudure sans plomb doivent ressembler à un dôme concave entourant la totalité du fil. Si la soudure ressemble à un bourrelet rond au lieu d'une tente concave, c'est qu'elle n'a pas adhéré au fil du composant. Vérifiez si la soudure n'a pas fait un pont involontaire avec un autre joint. Si c'est le cas, appliquez un peu de flux et réchauffez l'un des joints pour briser soigneusement le pont.
Comme pour toute compétence, c'est en forgeant qu'on devient forgeron. Si votre première soudure n'est pas parfaite, ce n'est pas grave !
Conseils pour la Soudure de Composants Multi-fils
Laissez une goutte de soudure sur la panne (étamage de la panne) avant d'éteindre le fer. Si vous utilisez de la soudure à noyau colophane, attendez que la panne ne fume plus. Si vous soudez un composant comportant plusieurs fils traversants (comme un module de joystick, un microcontrôleur ou un port), soudez deux fils opposés pour maintenir la position du composant en place.
- Fixez le circuit imprimé à l'aide d'un étau ou d'un outil "Troisième Main". Inclinez la carte de manière à avoir facilement accès aux pastilles de soudure.
- Allumez votre fer à souder.
- Nettoyez la panne de votre fer à souder. Si vous utilisez une éponge, mouillez-la et passez rapidement la panne dessus.
- Faites fondre une petite quantité de soudure sur la panne.
- Appuyez fermement la panne de fer à souder sur la mèche pendant 2 à 3 secondes. Si la tresse n'aspire pas la soudure, vous devrez peut-être augmenter la température. Au fur et à mesure que la soudure sature la tresse, faites glisser la tresse de façon à ce qu'une nouvelle partie touche le joint.
Techniques de Dessoudure
Vous dessoudez beaucoup de broches ? Ou bien vous dessoudez beaucoup tout court ?

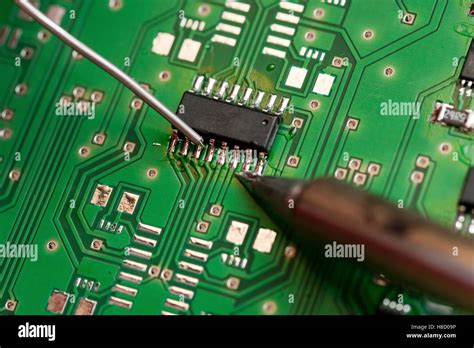

Soudure de Montage en Surface (Surface Mount Soldering - SMD)
La soudure de montage en surface est un processus au cours duquel les composants sont soudés sur la surface du circuit imprimé. Dans la fabrication industrielle, une machine utilise un pochoir pour déposer de la pâte à souder sur le circuit imprimé. Des bras robotisés prennent et placent avec précision chaque composant sur la carte. Les composants montés en surface sont nettement plus petits que les composants à broches traversantes, ce qui les rend difficiles à souder à la main.
Comment Souder des Composants Montés en Surface
Les 6 étapes suivantes vous montreront comment souder des composants montés en surface sur un circuit imprimé.
Étapes Détaillées de la Soudure SMD
- Si vous utilisez de la pâte à souder, appliquez une petite quantité de pâte à la place.
- Cette opération peut s'avérer très délicate en fonction de la taille de votre composant !
- Vérifiez à nouveau l'orientation du composant s'il est électriquement directionnel (comme les LED et les diodes).
- Allumez votre fer à souder.
- Nettoyez la panne de votre fer à souder. Si vous utilisez une éponge, mouillez-la et passez rapidement la panne dessus.
- Si vous n'utilisez pas de pâte à souder, faites fondre une petite quantité de soudure sur la panne.
- Le fer à souder dégage beaucoup de chaleur autour du point de contact, ce qui peut facilement détacher les composants environnants.
- Mettez la panne de fer à souder en contact avec la pastille de soudure et le composant. Cela devrait se produire en quelques secondes. Ne chauffez pas en continu pendant plus de 10 secondes, car la chaleur risque de casser le composant et la pastille de soudure.
Considérations pour les Composants SMD Multi-fils
De nombreux composants montés en surface (en particulier les circuits intégrés) ont plusieurs fils qui doivent être soudés.
EB_#102 Mes Techniques de Soudure de Composants à Montage en Surface
