Modélisation et Visualisation des Réseaux Neuronaux Profonds
Comprendre la Complexité des Objets dans Inkscape
Lors de la création d'illustrations complexes dans Inkscape, une question fondamentale se pose : la simplicité des formes géométriques de base par rapport aux tracés convertis. Les formes de base, telles que les rectangles et les ellipses, sont-elles intrinsèquement plus légères en termes d'informations requises par le programme et de performances de rendu ? L'hypothèse est que l'utilisation maximale de ces formes primitives pourrait conduire à des fichiers plus légers et à un meilleur fonctionnement du logiciel, surtout lors de la conception d'œuvres très élaborées.
Une interrogation plus précise concerne la conservation de cette simplicité lors de manipulations complexes des formes de base, sans les convertir en tracés. Cette efficacité serait-elle liée à des manipulations s'apparentant à des équations fractales, par opposition aux tracés où chaque segment ou nœud nécessite des informations spécifiques ?
Il existe une quête pour identifier la complexité relative des différents types d'objets, filtres et effets dans Inkscape. Il est intuitivement supposé qu'un objet composé de quelques nœuds et de lignes droites est computationnellement plus simple à gérer qu'un coin défini par des longueurs et des angles nécessitant le calcul du reste de la forme. Cependant, la performance réelle dépend fortement de l'implémentation logicielle.
La mesure de la complexité peut s'avérer difficile. Des défis ont été relevés pour dessiner la même image avec la taille de fichier la plus réduite possible, tout en conservant un rendu similaire mais avec une structure sous-jacente différente. Il existe de nombreuses approches pour y parvenir, mais les solutions les plus compactes sont souvent peu éditables et inutilisables pour des applications comme la découpe vinyle.
La taille du fichier et la performance de rendu sont deux aspects distincts. L'utilisation du clonage peut réduire la taille du fichier, et si les clones n'ont pas d'attributs de style définis, les performances peuvent s'améliorer. Le filtrage, bien que puissant, n'est pas toujours l'outil privilégié des utilisateurs de vecteurs en raison de ses limitations de performance, qui peuvent devenir critiques à certains niveaux de zoom.
Les fichiers SVG peuvent présenter une grande variété de complexités : certains refusent une exportation à une résolution décente, d'autres utilisent une quantité excessive de nœuds, et certains incluent une quantité inutile d'attributs de style. Le nombre de clones peut également poser problème.
Dans Inkscape, les formes de base sont dessinées à l'aide des outils rectangle et ellipse. Lorsqu'une opération booléenne est appliquée à ces formes (comme l'intersection), le résultat est un tracé (path). Inkscape utilise principalement des tracés, qui sont des courbes de Bézier cubiques. Il est important de noter que les cercles ne peuvent pas être représentés parfaitement avec des tracés, ni les lignes parallèles être exactes à 100%, bien que la différence soit généralement négligeable pour une utilisation courante.
La spécification SVG permet l'utilisation de polylignes et d'arcs circulaires comme segments dans un tracé, mais Inkscape ne propose pas d'interface graphique pour les éditer directement ; il peut seulement les rendre. Pour modifier ces éléments, par exemple dans un SVG généré par MATLAB, il est nécessaire de les convertir au préalable en tracés.
Les attributs tels que la nuance, le dégradé et la largeur du trait sont ajoutés au niveau du rendu en tant qu'attributs de remplissage et de contour. Cela signifie qu'une machine CNC ne peut pas suivre ces éléments directement. De plus, ils dépendent des capacités de rendu qui peuvent avoir des limites et être désactivés. Par exemple, des cercles parallèles dessinés à l'écran avec un dégradé radial peuvent présenter un effet d'aliasing ; les dégradés ne sont pas anti-aliassés contrairement à la plupart des autres éléments.
Dans le cadre d'un défi d'optimisation vectorielle, une approche consistait à utiliser un dasharray sur un tracé avec contour pour dessiner une grille circulaire au lieu de dessiner la grille carrée avec des tracés à quatre nœuds. Cette méthode permet d'économiser de l'espace, mais rend impossible l'obtention des coordonnées exactes des coins, empêchant ainsi le ciblage précis ou la découpe CNC.
Pour la conception de peintures dont on souhaite imprimer uniquement les contours ou les points afin de les peindre ensuite de manière traditionnelle, l'utilisation d'une grille carrée offre une flexibilité de manipulation future maximale. Des éléments tels que le dasharray, les clones, les motifs ou la forme le long d'un chemin sont utiles pour les formes et motifs généraux, aléatoires ou arbitraires, et contribuent à réduire la taille des fichiers.
Principes de Visualisation des Modèles de Deep Learning

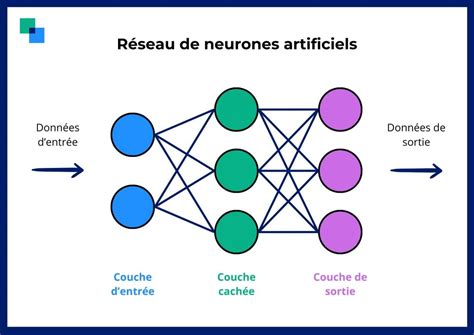

La visualisation des architectures de réseaux neuronaux profonds présente un défi unique : comment représenter des opérations complexes, multidimensionnelles et non linéaires de manière claire, didactique et insightful, tout en évitant une complexité excessive ou répétitive ? Il n'existe actuellement pas de standard universel pour ces représentations graphiques, que ce soit pour la recherche ou les projets pédagogiques.
Le Point de Départ : AlexNet et la Communication
AlexNet, une architecture révolutionnaire qui a établi les réseaux neuronaux convolutifs (CNN) comme algorithme dominant pour la classification d'images à grande échelle, est un exemple pertinent. Le diagramme initial de l'article présentant AlexNet, bien qu'excellent, souffrait d'un détail manquant : la partie supérieure était accidentellement coupée, une imperfection qui s'est répercutée dans de nombreuses présentations et références ultérieures.
L'argument selon lequel la présentation visuelle n'est pas cruciale pour les ordinateurs exécutant un programme est réfuté par l'importance de la communication entre humains. Les articles académiques sont avant tout des outils de communication, et une présentation claire est essentielle.
Analogies Visuelles : Des Diagrammes de Feynman aux Réseaux Neuronaux
Prenons l'exemple de la théorie quantique des champs. La représentation du processus d'annihilation électron-positron créant une paire muon-antimuon, telle que présentée dans le diagramme de Feynman, est une représentation graphique de l'amplitude de diffusion. Chaque ligne représente un propagateur et chaque vertex une interaction ponctuelle, traduisant directement des concepts complexes en une forme visuelle compréhensible.
Cette analogie s'étend aux réseaux neuronaux profonds. Dans les deux domaines, nous manipulons des structures tensorielles à travers l'algèbre linéaire. L'utilisation de représentations visuelles pour des formules complexes, comme dans les diagrammes de Feynman, est une approche précieuse pour simplifier et comprendre ces opérations.
Électrodynamique quantique et Diagrammes de Feynman
Visualiser les Blocs de Construction : Les Couches Neuronales

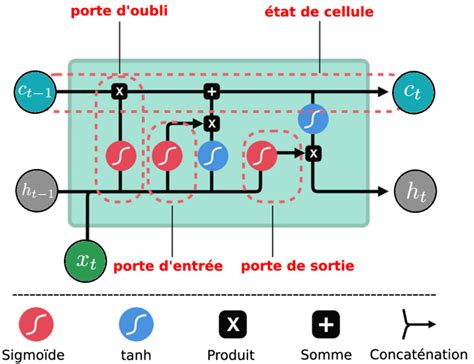

Avant d'aborder les architectures complètes, il est essentiel de comprendre leurs éléments constitutifs : les couches. Une unité Long Short-Term Memory (LSTM), par exemple, peut être décrite par une équation mathématique. Bien que ces équations puissent être décodées par des personnes familières avec les conventions de multiplication matricielle, la compréhension profonde va au-delà de la simple lecture.
La compréhension, dans ce contexte, signifie construire un modèle mental permettant d'expliquer, simplifier, modifier et prédire des scénarios hypothétiques. Une forme graphique peut souvent offrir une clarté supérieure à une description verbale ou mathématique. Des visualisations détaillées de cellules LSTM, comme celles présentées dans des articles de blog spécialisés, peuvent transformer des ensembles apparemment aléatoires de multiplications en une approche logique pour l'écriture et la lecture de données.
Des concepts tels que le dropout, qui consiste à désactiver des neurones et à rendre leurs connexions non pertinentes, peuvent également être efficacement visualisés. Ces diagrammes, même s'ils présentent des flux de données "à l'envers" pour certains, sont très clairs pour illustrer le fonctionnement du mécanisme.
Les représentations graphiques sont particulièrement utiles pour expliquer des blocs composés, eux-mêmes constitués de plus petits éléments, comme plusieurs convolutions successives. Le diagramme d'un module Inception illustre cette idée. Chaque visualisation est unique, variant dans son style et mettant l'accent sur différents aspects, qu'il s'agisse du nombre de couches, des connexions, de la taille du noyau de convolution ou de la fonction d'activation.
L'abstraction, définie comme la considération d'un objet indépendamment de ses associations ou attributs, est cruciale. Le défi réside dans la détermination des éléments importants pour une communication donnée et de ceux qui doivent être omis. Par exemple, un diagramme de Batch Normalization peut mettre l'accent sur le passage arrière (backward pass).
Visualisation de Données vs. Art de Données
Il est important de distinguer la visualisation de données (data visualization) de l'art de données (data art). Si rendre les graphiques plus esthétiques peut améliorer l'expérience, cela ne garantit pas une meilleure compréhension. L'art de données met l'accent sur l'esthétique, parfois au détriment de la clarté explicative.
Une image peut être visuellement magnifique, ressemblant à une cellule vivante, mais ne pas permettre de déduire des informations spécifiques sur le modèle qu'elle représente. Parfois, la distinction entre visualisation de données et art de données est floue. Un diagramme peut présenter une belle palette de couleurs et une répétition visuellement agréable de structures, mais rendre difficile la réimplémentation du réseau uniquement sur la base de ce dessin.
Cependant, l'art de données a sa valeur intrinsèque. Si l'objectif est d'explorer des motifs visuels qui activent certaines canaux, des représentations plus abstraites et artistiques peuvent être appropriées. L'essentiel est de ne pas confondre la valeur artistique avec la valeur éducative.
Diagrammes d'Architecture Explicatifs et Abstraits

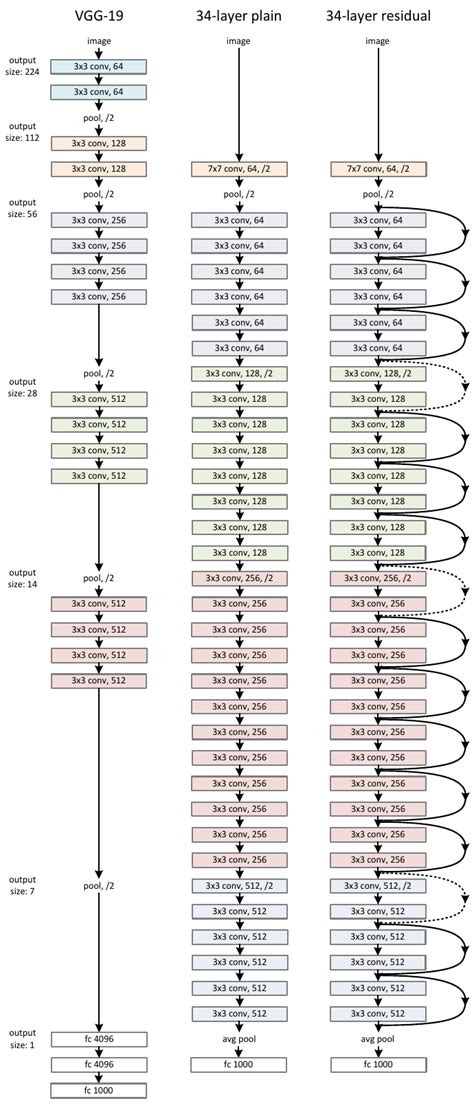

Pour les modèles plus grands, les diagrammes explicatifs peuvent devenir inutilement complexes ou trop spécifiques. Les diagrammes d'architecture abstraits sont alors la solution privilégiée. Typiquement, les nœuds représentent les opérations, et les flèches indiquent le flux des tenseurs. Une comparaison entre VGG-19 et ResNet-34 illustre cette approche.
Dans ces diagrammes, la hiérarchie est essentielle pour simplifier la compréhension et la présentation visuelle. La consolidation des motifs récurrents ou réutilisés rend le diagramme plus compréhensible. Un exemple de composition réussie est celui de l'Inception-ResNet-v1, où l'on peut clairement observer le déroulement des opérations et les blocs répétés.
Le diagramme de la U-Net pour la segmentation d'images est un autre exemple de clarté. Ici, les nœuds représentent les tenseurs et les flèches les opérations. Les formes des tenseurs, les convolutions et les opérations de pooling sont clairement indiqués.

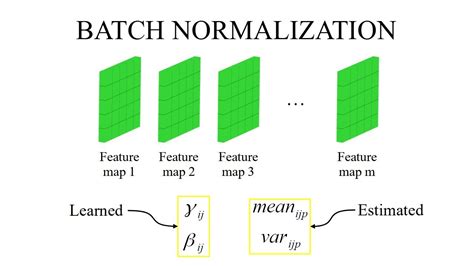

Pour reproduire un réseau, il est crucial de connaître des détails tels que le nombre de canaux, le nombre de convolutions par MaxPool, la présence de Batch Normalization ou de dropout, et les fonctions d'activation. Un diagramme bien conçu peut condenser ces informations, comme le montre un exemple explicite décomposant chaque couche complexe en ses blocs constitutifs, tout en maintenant une hiérarchie claire.
Outils Automatiques pour la Visualisation
La création de diagrammes peut être réalisée manuellement avec des outils comme Inkscape ou TikZ, ou générée automatiquement. Le code lui-même peut servir de représentation visuelle, surtout avec des frameworks concis comme Keras ou PyTorch. Cependant, pour des architectures complexes, les diagrammes apportent une valeur explicative considérable.
TensorBoard : Graphique de Calcul
TensorBoard est un outil de visualisation réseau populaire. Son graphique de calcul TensorFlow montre la structure des opérations. Cependant, il peut être verbeux (par exemple, ajouter le biais comme une opération distincte) et masquer des informations cruciales comme la taille du noyau de convolution et les tailles des tenseurs.
L'article accompagnant TensorBoard détaille les défis de la création de diagrammes "bottom-up", notamment la gestion de la multitude d'opérations TensorFlow et la difficulté de créer un outil général et lisible pour des diagrammes prêts à la publication.
Keras et les Représentations ASCII
Keras, en tant que framework de haut niveau, offre un potentiel pour des visualisations esthétiques. Des tentatives ont été faites pour créer des visualisations en ASCII, utiles pour des architectures séquentielles de petite taille, des formations et des cours. Ces structures fonctionnent bien pour des réseaux simples mais peuvent être limitées pour des architectures plus complexes.
Modélisation pour la Fabrication Numérique
Dans le domaine de la fabrication numérique, la modélisation 2D est une étape préalable essentielle pour la création d'objets à l'aide de machines à commande numérique (CNC) comme les découpeuses laser. Inkscape est un outil puissant pour cette modélisation.
Les artisans et les designers utilisent la modélisation 2D pour intégrer le numérique dans leurs processus de création et de fabrication. Cela offre une vision globale du processus de production, depuis la conception sur ordinateur jusqu'à l'exploitation du modèle par des professionnels ou des industriels.
Ce processus implique l'apprentissage des savoir-faire pour modéliser des objets en 2D, la compréhension du fonctionnement des machines CNC, et la capacité à fabriquer un objet à partir d'un modèle 2D. Le cours peut être suivi à son propre rythme, chaque module représentant environ 4 heures de travail, avec des prérequis incluant des droits d'administrateur sur l'ordinateur.
Électrodynamique quantique et Diagrammes de Feynman
Approches d'Apprentissage Automatique pour la Génération de Tracés Vectoriels
Il est possible d'entraîner des réseaux neuronaux profonds pour générer des tracés vectoriels. L'idée serait de créer un ensemble de données composé de paires de fichiers SVG représentant des formes noires sur fond blanc, et des exportations bitmap de ces formes. Le réseau tenterait alors de créer un tracé de Bézier aussi proche que possible de l'original.
L'évaluation de la performance pourrait se faire en comparant des rendus haute résolution du tracé approximé et du tracé original. Chaque pixel différent augmenterait la perte, permettant d'évaluer la qualité de l'approximation. Par exemple, on pourrait générer 1000 formes convexes aléatoires, les rendre en 1:1 et convertir en PNG, puis entraîner un réseau à approximer les tracés de Bézier à partir de ces bitmaps basse résolution. Ensuite, rendre les tracés créés par le réseau à une résolution quatre fois supérieure et les comparer aux rendus originaux à la même résolution.
Bien qu'il reste des détails à affiner, cette approche offre un terrain de jeu amusant pour l'application de l'apprentissage automatique à la génération de graphiques vectoriels.
