Logiciels de Conception Métallique et Conception 3D
La conception métallique et la conception 3D sont des domaines essentiels de l'ingénierie et de la construction, nécessitant des outils logiciels puissants et polyvalents. Ces logiciels permettent de créer des modèles détaillés, de générer des plans de fabrication et de rationaliser l'ensemble du processus de production.
FreeCAD : Un Outil Open-Source Polyvalent

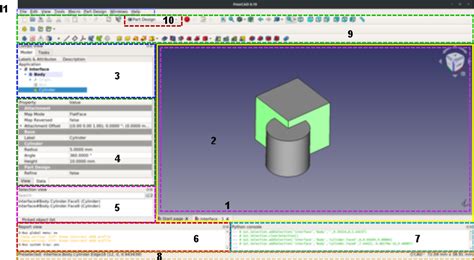

FreeCAD est un modeleur 3D paramétrique open-source conçu pour la conception d'objets réels de toute taille. Sa principale caractéristique est la modélisation paramétrique, qui permet de modifier facilement un projet en revenant sur son historique et en ajustant ses paramètres. FreeCAD offre la possibilité de dessiner des formes 2D avec des contraintes géométriques, qui servent de base à la construction d'objets 3D. Le logiciel intègre de nombreuses fonctions pour ajuster les dimensions et extraire des détails de conception à partir de modèles 3D, ce qui est indispensable pour créer des dessins de production de haute qualité.
En tant que modeleur 3D paramétrique open source, FreeCAD est en constante évolution et parfaitement adapté à de nombreuses tâches professionnelles et techniques. La sortie de sa version 1.0 a marqué une étape importante en termes de stabilité et de convivialité. FreeCAD offre une liberté totale : pas de frais de licence, pas de dépendance vis-à-vis d'un fournisseur. Il est non seulement économique, mais aussi personnalisable et extensible selon les besoins de l'utilisateur. Que ce soit pour des prototypes, l'impression 3D, la conception de meubles ou l'apprentissage de la CAO, FreeCAD fournit les outils nécessaires pour soutenir la créativité. Grâce à une communauté active, une documentation complète et un écosystème croissant d'extensions, c'est un excellent point de départ pour les débutants comme pour les utilisateurs expérimentés.
Ce logiciel multiplate-forme (Windows, Mac et Linux) est hautement personnalisable et extensible. Il prend en charge de nombreux formats de fichiers ouverts tels que STEP, IGES, STL, SVG, DXF, OBJ, IFC, DAE, permettant une intégration aisée dans les flux de travail existants. FreeCAD s'adresse à un large public : amateurs, programmeurs, utilisateurs expérimentés de logiciels de CAO, étudiants et enseignants.
FreeCAD propose une gamme d'outils modernes, incluant l'analyse par éléments finis (FEA), des outils expérimentaux en mécanique des fluides numérique (MFN), des ateliers dédiés au BIM (Building Information Modeling), à la géodésie (Geodata) ou à la fabrication assistée par ordinateur (FAO/CNC), ainsi qu'un module de simulation de robot pour étudier les mouvements. FreeCAD est véritablement un couteau suisse pour l'ingénierie.
En tant que projet libre et open source, FreeCAD invite la communauté à contribuer à la correction de bogues, à l'implémentation de nouvelles fonctions ou à l'amélioration de la documentation.
La Fabrication de Structures : Processus et Outils
La fabrication de structures englobe la conception, la création de plans de détails et la réalisation de pièces, ensembles, systèmes de construction ou structures à partir de divers matériaux comme l'acier, le béton ou d'autres. La fabrication de structures en acier, en particulier, implique le pliage, la découpe et l'assemblage de composants en acier pour créer des pièces, des machines ou des structures.
Un flux de travail connecté et avancé améliore toutes les phases de fabrication, permettant de rationaliser les processus et de générer des structures complexes plus rapidement. Une collection d'outils suffit pour planifier, concevoir, créer des plans de détail en 3D et gérer tous les aspects de la fabrication de structures. La technologie offerte par des collections comme l'AEC Collection révolutionne le monde de la préfabrication, réduisant la nécessité de retouches.
Logiciels Spécialisés dans la Modélisation de Structures
La modélisation de structures est une étape cruciale dans la conception de tout projet de construction. Plusieurs logiciels sont largement utilisés dans ce domaine, offrant des solutions avancées de modélisation 3D adaptées à différents types de structures (béton, acier, bois).
Bocad
Bocad est une solution dédiée aux structures en acier et bois. Elle propose une interface intuitive et des outils puissants pour la création de modèles détaillés, adaptés à la fabrication. Ce logiciel permet de créer des structures détaillées avec des profils paramétriques et de gérer les assemblages. Son intégration optimisée avec les systèmes de fabrication, tels que les machines de découpe et de perçage CNC, en fait un outil précieux pour les professionnels de la construction métallique.
Strakon
Strakon est un logiciel de conception structurelle orienté vers le BIM, conçu pour les ingénieurs et dessinateurs en structures. Strakon intègre des outils avancés pour la création de plans détaillés et la gestion des données de construction, tout en facilitant la collaboration entre les différents acteurs du projet. Il génère des dessins 2D à partir de la modélisation 3D et gère les informations techniques liées aux matériaux et à la fabrication, particulièrement utile pour les ouvrages en béton armé.
Allplan
Allplan est un logiciel de modélisation 3D adapté à la conception de structures. Il permet une visualisation réaliste des projets, facilitant la communication et la validation des conceptions. Son moteur de modélisation 3D assure une précision optimale pour les éléments structurels tels que les dalles, les poutres, les poteaux et les fondations.
Tekla Structures
Tekla Structures est une solution de modélisation 3D spécialisée dans les structures en acier et en béton. Ce logiciel facilite également l'intégration avec d'autres systèmes, assurant une gestion fluide des données tout au long du cycle de vie du projet.
Ces logiciels offrent des fonctionnalités adaptées aux besoins spécifiques des professionnels de la modélisation de structures, permettant de modéliser des structures simples ou complexes, de produire des plans de fabrication, des détails d'assemblage, des listes et des nomenclatures associées.
Outils et Fonctionnalités Avancées pour la Métallerie
Plusieurs logiciels offrent des ensembles d'outils spécifiques pour la création et la modification de structures métalliques, la gestion des assemblages et la génération automatique de plans.
TopSolid'Steel
TopSolid'Steel est une solution de CAO/FAO pour la métallerie. Ce logiciel permet de modéliser des structures, de produire des plans de fabrication, des détails d'assemblage, des listes et des nomenclatures. Il propose des structures paramétrées intelligentes pour une modélisation et un détail rapides (escaliers, garde-corps, échelles, contreventements, bardages, etc.), avec des modifications interactives visibles durant la phase de création. L'intégration des processus BIM est assurée, offrant une solution totalement compatible pour se concentrer sur la valeur ajoutée. La modélisation est rapide et intuitive, facilitant l'ajout de sous-éléments structurels.
Parabuild

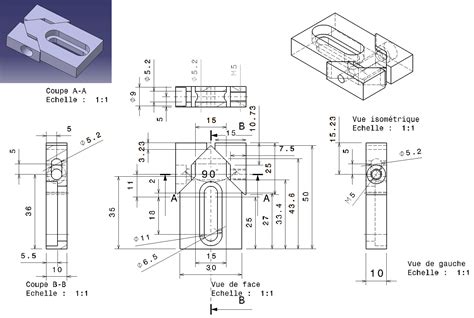

Parabuild est un logiciel spécialisé dans le dessin de structures en acier. Il se distingue par son Context Modeler, qui propose des solutions judicieuses en temps réel en fonction de la position du curseur et des profils à proximité. Parabuild permet de connecter facilement les profilés à une bibliothèque de centaines de raccords standard, et propose uniquement les connexions valides pour chaque situation. Les raccords définis par l'utilisateur peuvent être créés à l'aide d'outils simples, sans programmation. Le logiciel permet des structures entièrement définies par des règles géométriques, avec des connexions et macros réutilisables dans n'importe quel projet. Parabuild est complètement intégré dans AutoCAD et BricsCAD, et offre une détection automatique des collisions. Il génère automatiquement des plans 2D pour les pièces et assemblages, ainsi que des plans d'ensemble (ancrage, implantation, toiture, vues isométriques, sections, détails). La génération de nomenclatures et de fichiers CNC (DSTV, DXF) est également intégrée.
Les mises à jour récentes de Parabuild ont amélioré l'interface 2D, les performances pour les grands projets, introduit un nouveau menu contextuel, une API de programmation, et une meilleure gestion des pièces de boulons complexes. Les versions récentes sont entièrement compatibles avec AutoCAD 2023/2024 et BricsCAD V23.
HiCAD
HiCAD est un autre logiciel puissant pour la conception métallique. Il propose des macros dédiées aux escaliers et garde-corps, permettant une configuration et un chargement faciles, ainsi qu'une réaction rapide aux demandes de changement. La bibliothèque de macros d'assemblages intégrée dans HiCAD permet de concevoir rapidement des assemblages, avec la possibilité d'enregistrer des favoris pour gagner du temps. En cas de modification d'un profilé, la macro s'adapte automatiquement.
HiCAD permet également de concevoir des tôles, des plus simples aux plus complexes, à partir d'esquisses ou de fichiers STEP, et de générer automatiquement leurs développés et plans de fabrication. Les fonctions intelligentes facilitent la réalisation de coupes d'onglet et d'encoches. En un clic, il est possible d'obtenir un plan de fabrication complet avec différentes vues, repères, désignations et cotes. D'autres documents de production, tels que les nomenclatures et les fichiers pour les machines-outils à commande numérique, sont générés automatiquement. HiCAD facilite la création de dessins de détail, de vues en coupe et coupe partielle à partir de la maquette 3D, réduisant ainsi le nombre total de dessins à produire.
Grâce à un grand nombre d'interfaces (DXF, DWG, STEP, IFC), HiCAD permet d'importer et d'exporter des données sans problème, assurant une production sans erreurs et sans pertes de données, de la réception de la commande au montage.
