Guide complet pour la création et la modification de circuits électriques domestiques selon la norme NF C 15-100
Ce guide a pour objectif de centraliser toutes les informations nécessaires pour comprendre et réaliser un circuit électrique conforme à la norme NF C 15-100, dans sa version la plus récente. Il s'adresse aussi bien aux installations dans une maison, un appartement ou un studio.
Comprendre les différents types de circuits électriques
Avant de débuter toute installation ou modification, il est essentiel d'identifier le type de circuit électrique domestique que vous souhaitez mettre en place ou adapter.
Circuits d'éclairage
La norme NF C 15-100 impose une séparation stricte entre les circuits d'éclairage et les circuits de prises électriques. Cette distinction garantit une meilleure organisation et sécurité de votre installation.

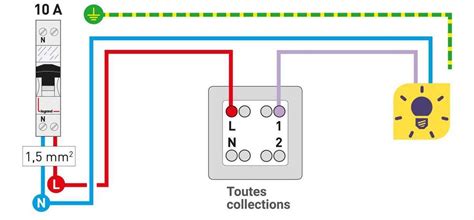

Le simple allumage
Le simple allumage représente la commande d'éclairage la plus basique dans un habitat. Il consiste à utiliser un seul interrupteur pour commander un ou plusieurs points lumineux depuis un unique endroit. Ce type de commande est idéal pour des zones telles qu'une cave ou des toilettes.

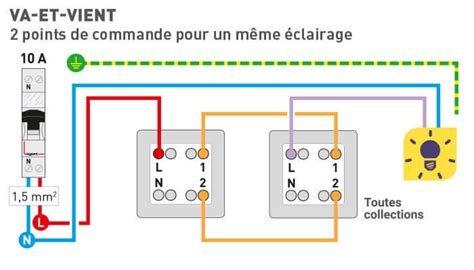

Le va-et-vient
Le circuit va-et-vient permet de commander un ou plusieurs points lumineux depuis deux endroits différents. Cette configuration est particulièrement utile pour des espaces tels qu'un couloir ou un escalier reliant deux étages.
Le télérupteur
Pour gérer un éclairage depuis plus de deux points de commande, le télérupteur est le module de commande le plus adapté. Il est couramment utilisé dans de grands espaces comme un séjour avec plusieurs accès ou un long couloir.
Les détecteurs de mouvement
Les détecteurs de mouvement offrent une solution d'automatisation pour l'allumage de l'éclairage. Ils permettent de déclencher la lumière en présence d'un utilisateur, ce qui apporte un confort d'utilisation, des économies d'énergie et un renforcement de la sécurité.
Circuits de prises électriques
Les circuits de prises sont conçus pour alimenter les appareils mobiles tels que les aspirateurs, les chargeurs, ainsi que d'autres équipements nécessitant une connexion électrique.
Circuits spécialisés pour les appareils de forte puissance
Tout équipement électroménager de puissance élevée doit impérativement disposer d'une alimentation dédiée, c'est-à-dire un circuit spécialisé. Cela assure une distribution de courant adéquate et sécurisée pour ces appareils gourmands en énergie.
Circuits extérieurs
Pour les installations électriques situées à l'extérieur, l'utilisation de câbles spécifiquement adaptés est requise. Des câbles tels que le U1000R2V ou des équivalents sont nécessaires pour garantir la résistance aux conditions extérieures.
Considérations importantes pour le câblage et le branchement
Lors de la conception et de la réalisation de vos circuits électriques, plusieurs points de vigilance sont à observer pour assurer la conformité et la sécurité de votre installation.
Le conducteur de terre (ou conducteur de protection)
Le conducteur de terre, identifiable par sa couleur vert/jaune, est un élément de sécurité crucial. Il doit être relié à la prise de terre et être présent sur tous les circuits, même si les appareils connectés ne sont pas de classe II (double isolation). Sa présence garantit une protection contre les chocs électriques en cas de défaut d'isolement.
Utilisation des câbles
Il est fortement recommandé d'utiliser du câble de la même section que celui de votre prise de courant existante, généralement du 2,5 mm², pour toute modification ou extension de circuit. L'utilisation de câbles souples est à proscrire absolument pour les installations électriques domestiques.
Limites de surcharge des circuits
Il est conseillé d'éviter de modifier une prise de courant si celle-ci fait déjà partie d'un circuit comportant 8 prises (ou 5 prises si les câbles utilisés sont en 1,5 mm²). Bien qu'une ampoule basse consommation de faible puissance (par exemple, 11W) ne présente pas de risque immédiat, il est préférable de respecter les limites de charge pour assurer la pérennité et la sécurité de l'installation.
Il est à proscrire totalement d'ajouter une prise de courant à partir d'un circuit d'éclairage. Les fonctions des circuits doivent être respectées pour éviter tout risque.
Installation et configuration des ampoules connectées
Les ampoules connectées offrent de nouvelles possibilités en matière de contrôle de l'éclairage. Voici les étapes et conseils pour leur installation et leur configuration.
Compatibilité réseau
La quasi-totalité des ampoules connectées fonctionnent exclusivement en Wi-Fi sur la bande 2,4 GHz. Le réseau 5 GHz, bien que plus performant en débit, n'est généralement pas pris en charge. Assurez-vous que votre box internet diffuse bien un SSID 2,4 GHz actif.
Matériel nécessaire
Vous aurez besoin d'un appareil sous Android ou iOS pour procéder à l'installation et au pilotage de vos ampoules connectées.
Procédure d'installation et de mise en service
- Coupez l'alimentation au niveau de l'interrupteur mural avant toute manipulation.
- Vissez l'ampoule comme une ampoule standard. Assurez-vous qu'elle est bien calée sans forcer.
- Rétablissez le courant. L'ampoule devrait s'allumer en blanc ou clignoter si elle est neuve, indiquant sa disponibilité.
Mode appairage
Lors du premier allumage, la plupart des ampoules connectées clignotent rapidement pour signaler leur mode appairage. Si l'ampoule ne réagit pas, effectuez un reset en actionnant l'interrupteur 3 à 5 fois (éteindre/allumer rapidement) jusqu'à ce que l'ampoule se mette à clignoter.
Configuration via l'application
- Dans l'application, appuyez sur le bouton “+” ou “Ajouter un appareil”.
- Sélectionnez la catégorie “Éclairage”, puis “Ampoule Wi-Fi”.
- Choisissez entre le Mode EZ (clignotement rapide) ou le Mode AP (point d’accès). Le Mode EZ est le plus simple car l'application détecte automatiquement l'ampoule lorsqu'elle clignote rapidement.
- Choix du réseau : sélectionnez votre SSID 2,4 GHz et saisissez le mot de passe de votre réseau Wi-Fi.
- Recherche et attente : l'appareil clignotant sera détecté en quelques secondes.
Une fois configurée, chaque ampoule apparaîtra sur la page d'accueil de l'application. Un simple tap sur son icône permet de l'allumer ou de l'éteindre, quelle que soit votre localisation, à condition que votre téléphone dispose d'une connexion Internet.
Mise à jour du firmware
Si une mise à jour du firmware de l'ampoule est disponible, lancez le processus et ne coupez pas l'alimentation pendant la mise à jour pour éviter tout dysfonctionnement.
Une ampoule connectée, c'est quoi ?
Exemple pratique : Création d'un point lumineux à partir d'une prise existante
Il est parfois nécessaire d'adapter des installations existantes pour améliorer leur fonctionnalité. Voici un exemple concret de création d'un point lumineux à partir d'une prise de courant, en tenant compte des contraintes pratiques et des normes applicables.
Contexte et problématique
Dans un grenier, une prise de courant unique peut s'avérer peu pratique, surtout si l'éclairage se fait via une ampoule dont le câble doit être manuellement branché à cette prise dans l'obscurité. L'objectif est de créer un point lumineux facilement accessible et commandable par un interrupteur.
Solution proposée
Le montage consiste à créer un point lumineux en utilisant une prise de courant existante. Cela implique le remplacement du câble d'alimentation et de l'ampoule par un bloc comprenant une prise, un interrupteur et une douille. L'ajout d'une gaine et d'un nouveau câble assure une installation plus propre et sécurisée.
Considérations techniques et normatives
Bien que le montage décrit puisse ne pas être strictement conforme à la norme NF C 15-100 dans sa version la plus récente, il peut être acceptable dans des installations plus anciennes, à condition que la rénovation électrique principale date d'une époque où les normes étaient différentes (par exemple, début des années 90).
Pour ce type de branchement, il est obligatoire d'utiliser un câble de la même section que celui de la prise de courant existante, généralement du 2,5 mm².
Matériel nécessaire
- Bloc prise + interrupteur
- Douille (par exemple, une douille "patère")
- Gaine électrique
- Nouveau câble électrique (section adaptée)
Une fois le matériel prêt, la mise en œuvre permettra un accès plus aisé à la lumière dès l'ouverture de la trappe d'accès au grenier, sans avoir à chercher et brancher le câble dans le noir.
