Vectorisation d'images en Java
La vectorisation d'images est un processus complexe qui vise à convertir une image matricielle (composée de pixels) en une image vectorielle (composée de formes géométriques définies par des équations mathématiques). Cette transformation offre plusieurs avantages, notamment la possibilité de redimensionner l'image sans perte de qualité et une taille de fichier réduite pour certains types d'images.
Dans le contexte de Java, la vectorisation d'images peut être abordée de différentes manières, allant de l'implémentation d'algorithmes personnalisés à l'utilisation de bibliothèques existantes. Le choix de la méthode dépendra largement de la complexité de l'image à vectoriser et des exigences spécifiques du projet.
Comprendre les images matricielles et vectorielles
Avant de plonger dans les aspects techniques de la vectorisation, il est essentiel de distinguer les deux principaux types d'images numériques :
- Images matricielles (ou bitmap) : Ces images sont représentées par une grille de points appelés pixels. Chaque pixel possède une couleur définie. Des exemples courants incluent les formats JPEG, PNG et BMP. La qualité d'une image matricielle se dégrade lors d'un agrandissement, car les pixels deviennent visibles.
- Images vectorielles : Contrairement aux images matricielles, les images vectorielles sont composées de formes géométriques (lignes, courbes, polygones) définies par des formules mathématiques. Des formats tels que SVG, DXF et DWG appartiennent à cette catégorie. L'avantage majeur est leur capacité à être redimensionnées à l'infini sans aucune perte de qualité.
La vectorisation, dans son essence, cherche à reconnaître ces formes dans une image matricielle et à les recréer sous forme vectorielle.
Traitement d'images en Java : les bases
Java offre plusieurs API pour le traitement d'images. La compréhension de ces outils est fondamentale avant d'aborder la vectorisation.
L'API Java 2D
L'API Java 2D, intégrée à la JDK depuis sa version 1.0, fournit un ensemble de classes pour la création et la manipulation d'images. Bien qu'elle soit puissante pour le dessin et le filtrage, elle présente une limitation : elle ne permet pas un accès direct aux pixels pour des manipulations fines, ce qui est souvent nécessaire pour la vectorisation.
La classe BufferedImage
Introduite avec la JDK 2, la classe BufferedImage est la pierre angulaire du traitement d'images en Java. Elle hérite de la classe Image et implémente des interfaces qui permettent un accès direct aux données des pixels. Travailler avec des objets BufferedImage est donc indispensable pour des opérations de traitement d'images complexes.

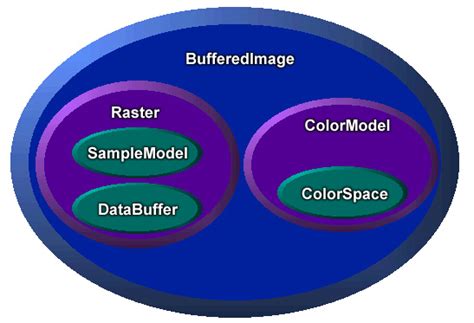

Un objet BufferedImage gère l'image en mémoire et fournit des méthodes pour accéder et modifier les pixels. Il est composé de plusieurs éléments clés :
- Raster : Contient les données brutes de l'image sous forme de tableau de valeurs de pixels. Il fournit des méthodes pour accéder à ces pixels.
- ColorModel : Définit la manière dont les valeurs des données du Raster sont interprétées en couleurs (par exemple, RGB, CMYK). Il est capable de traduire les valeurs des données en objets java.awt.Color.
Pour manipuler efficacement les pixels d'une image, il est crucial de travailler avec des objets BufferedImage.
Chargement et enregistrement d'images
La classe ImageIO du paquetage javax.imageio est la principale interface pour lire et écrire des fichiers images. Elle supporte nativement les formats courants tels que GIF, PNG, JPEG et BMP. Pour d'autres formats, des plug-ins peuvent être nécessaires.
Le chargement d'une image se fait généralement en créant un objet File, puis en utilisant la méthode statique ImageIO.read(File file) qui retourne un objet BufferedImage.
L'enregistrement d'une image modifiée s'effectue de manière similaire avec la méthode statique ImageIO.write(RenderedImage im, String formatName, File output)`.
Algorithmes et techniques pour la vectorisation
La vectorisation, après un pré-traitement comme la détection de contours par l'algorithme de Canny, implique la conversion de ces contours en primitives vectorielles. Il n'existe pas de bibliothèque Java "clé en main" pour la vectorisation d'images génériques, ce qui implique souvent une implémentation personnalisée ou l'adaptation d'algorithmes existants.
Approches courantes
Plusieurs approches peuvent être envisagées pour la vectorisation, souvent basées sur l'analyse des pixels des contours détectés :
- Suivi de contours (Contour Following) : Cet algorithme parcourt les pixels d'un contour détecté pour identifier des segments de ligne droite ou des courbes qui peuvent les approximer. Les points de contour sont traités séquentiellement pour construire des formes vectorielles.
- Approximation polygonale : Des algorithmes comme Douglas-Peucker peuvent être appliqués aux points de contour pour réduire le nombre de points tout en conservant une forme approximative. Cela permet de simplifier les contours complexes en un ensemble de polygones plus simples.
- Reconnaissance de formes : Pour des images contenant des formes géométriques spécifiques (cercles, rectangles), des algorithmes peuvent être développés pour détecter ces primitives.
Exemple de pré-traitement : Détection de contours avec Canny
Vous avez mentionné avoir déjà utilisé l'algorithme de Canny pour obtenir les contours. Cet algorithme est une étape cruciale qui permet d'isoler les bords significatifs d'une image. Il implique généralement les étapes suivantes :
- Lissage Gaussien : Réduction du bruit dans l'image.
- Calcul des gradients : Détection des variations d'intensité pour trouver les bords.
- Suppression des non-maxima : Amincissement des bords détectés pour n'en garder qu'un pixel de large.
- Hystérésis de seuillage : Utilisation de deux seuils pour identifier les bords forts et faibles et connecter les segments de bord potentiels.
Les points résultant de l'algorithme de Canny forment une image binaire où les pixels blancs représentent les contours. C'est à partir de cette image que le processus de vectorisation commence.
Bibliothèques et outils potentiels
Bien qu'il n'y ait pas de solution unique, certaines bibliothèques et API peuvent être exploitées ou adaptées pour faciliter la vectorisation.
Java Advanced Imaging (JAI)
JAI est une API qui étend les capacités de Java 2D pour le traitement d'images. Elle offre un ensemble de fonctionnalités avancées, notamment des opérations de redimensionnement, de translation, de combinaison de bandes de couleurs et d'application de filtres via des descripteurs d'opérations.
- Redimensionnement : Le filtre ScaleDescriptor permet de redimensionner une image selon des facteurs spécifiques pour les axes X et Y.
- Modification locale de pixels : Des filtres comme BandCombineDescriptor peuvent être utilisés pour combiner des bandes de couleur ou modifier la luminosité.
- Matrices de convolution : JAI permet d'appliquer des matrices de convolution pour des opérations telles que le flou ou la détection de gradients.
Bien que JAI soit puissante pour le traitement d'images matricielles, elle n'offre pas directement d'outils de vectorisation. Cependant, ses capacités de manipulation de pixels peuvent être une base pour construire un algorithme de vectorisation.
Aspose.Imaging pour Java
Aspose.Imaging est une bibliothèque commerciale qui offre un ensemble riche de fonctionnalités pour la manipulation d'images, y compris la prise en charge de divers formats raster et vectoriels. Elle propose des algorithmes avancés pour le dessin, le filtrage et la conversion de formats.
Elle peut être particulièrement utile pour :
- Charger, modifier et enregistrer des photos avec une grande flexibilité.
- Appliquer une variété de filtres et d'effets.
- Exporter des images vers des formats raster et vectoriels.
- Compresser des images vectorielles (par exemple, EMF, WMF, SVG) à l'aide d'un archiveur zip.
Bien que cette bibliothèque offre des fonctionnalités avancées, son utilisation peut être soumise à des licences commerciales.
Calcul vectoriel et SIMD en Java
Java 16 a introduit des améliorations liées au calcul vectoriel, permettant d'exploiter la puissance des processeurs vectoriels (instructions SIMD - Single Instruction, Multiple Data). Cette approche vise à paralléliser les calculs au sein d'un seul cœur de processeur, ce qui peut considérablement accélérer les opérations sur de grands ensembles de données, comme les pixels d'une image.
L'utilisation d'instructions SIMD est particulièrement pertinente pour les algorithmes de traitement d'images qui impliquent des opérations répétitives sur de nombreux pixels, comme la détection de contours ou les transformations géométriques. Cela peut potentiellement être une voie pour optimiser un algorithme de vectorisation personnalisé.
Cours de traitement d'image: Introduction
Considérations pratiques pour la vectorisation
La réussite de la vectorisation dépendra fortement de la nature de l'image source.
- Images simples (logos, icônes) : Ces images, souvent avec des couleurs unies et des formes bien définies, sont plus faciles à vectoriser. Des algorithmes de suivi de contours et d'approximation polygonale donnent généralement de bons résultats.
- Images complexes (photographies) : La vectorisation de photographies est beaucoup plus difficile, car elles contiennent des dégradés de couleurs, des textures et des détails fins. Dans ces cas, la vectorisation produit souvent une représentation stylisée plutôt qu'une reproduction exacte. L'objectif peut alors être de créer une illustration à partir de la photographie.
Il est important de noter que la question de savoir si vous devez coder vous-même l'algorithme de vectorisation ou utiliser du code natif appelé depuis Java est une considération architecturale importante. Pour des performances optimales, l'intégration de bibliothèques natives (C/C++) via JNI (Java Native Interface) pourrait être envisagée, bien que cela augmente la complexité du développement.
