Fonctionnalités de liaison d'objets dans 3ds Max pour la cinématique
Dans 3ds Max, les fonctions de liaison offrent un moyen puissant de contrôler la position et l'orientation des objets au sein d'une scène. En utilisant ces fonctionnalités, un objet peut être amené à conserver sa position et son orientation par rapport à l'univers ou à un autre objet de contrôle. Un objet lié résiste au mouvement jusqu'à ce que la chaîne cinématique soit étirée jusqu'à ses limites, contraignant ainsi l'objet à se déplacer pour compléter la solution de cinématique inverse (CI).

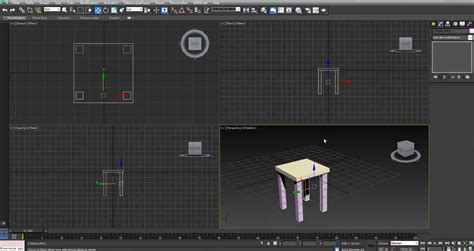

Comprendre la liaison d'objets
La liaison d'un objet peut être appliquée à sa position, à son orientation, ou aux deux simultanément. Une fois qu'un objet est lié, il est possible de définir les axes de liaison, l'intensité de la liaison, ainsi que sa nature, qu'elle soit relative ou absolue. L'objectif principal est que l'objet tente de maintenir sa position actuelle ou de suivre celle d'un objet de contrôle spécifié. De même, il peut chercher à conserver son orientation de rotation ou à la synchroniser avec celle d'un objet de contrôle.
La réaction d'un objet vis-à-vis de l'objet de contrôle auquel il est lié est directement influencée par les paramètres de liaison. Pour une compréhension plus approfondie, il est recommandé de se référer aux sections détaillant la liaison d'un objet à un objet de contrôle.
Configuration des axes et de l'intensité de la liaison
Il est possible d'activer des options spécifiques pour déterminer quels axes sont concernés par la liaison. De plus, vous pouvez ajuster le poids de cette liaison par rapport aux autres liaisons définies au sein de la chaîne cinématique. Cela permet un contrôle précis sur la manière dont l'objet réagit aux contraintes et aux mouvements.
Liaison à l'univers
Vous avez la possibilité de lier un objet directement à l'univers. Cette option est particulièrement utile si vous souhaitez que l'objet conserve sa position et son orientation de manière stable tout au long des opérations de cinématique inverse. Un exemple concret de cette application est le mouvement de la marche, où un pied est censé rester immobile pendant que l'autre avance. Sans liaison, l'ensemble de la hiérarchie aurait tendance à glisser lorsque l'on essaie de positionner l'un des pieds. En revanche, en liant les deux pieds à l'univers, le pied non sélectionné demeure immobile pendant que vous manipulez l'autre, assurant ainsi un mouvement réaliste et contrôlé.
Liaison à un objet de contrôle
Un objet sélectionné au sein d'une hiérarchie peut être lié à tout autre objet qui n'est pas son descendant. Cet objet distinct est désigné comme l'objet de contrôle. Le comportement de l'objet lié dépendra de l'état des boutons 'R' (Relatif) situés à côté des cases à cocher 'Lier'.
Modes de liaison : Relatif et Absolu
- Lorsque Relatif est inactif (mode absolu) : L'objet lié tente d'aligner la position et l'orientation de son point de pivot sur celles du point de pivot de l'objet de contrôle.
- Lorsque les boutons R sont actifs (mode relatif) : L'objet lié suit les changements de position et de rotation de l'objet de contrôle, mais cette imitation n'est pas parfaite. Il s'agit d'une adaptation plutôt que d'une copie exacte.
Par exemple, imaginons que vous souhaitiez animer un personnage qui pointe son doigt vers un autre objet. En liant la main du personnage à cet autre objet et en activant le bouton 'R', puis en activant la cinématique inverse (CI), le déplacement de l'objet de contrôle entraînera le mouvement de la main et du bras du personnage pour qu'ils continuent de pointer vers lui.
Gestion des liaisons : Détacher et Désactiver
Si vous ne souhaitez plus qu'un objet soit lié, vous disposez de deux options :
- Détacher l'objet : Vous pouvez le désolidariser de son objet de contrôle.
- Désélectionner les cases à cocher : Vous pouvez désactiver les options 'Lier orientation' et 'Lier position'.
La désactivation des options de liaison désactive l'effet de la liaison entre l'objet et son objet de contrôle, sans pour autant supprimer la liaison elle-même. Cette méthode est particulièrement utile si vous décidez de repositionner l'objet de contrôle après y avoir attaché un autre objet. La suppression de la liaison (délier un objet) retire définitivement le lien entre l'objet sélectionné et son objet de contrôle.
Utilisation des objets dynamiques : Spring et Dumper
Dans 3ds Max, l'utilisation des objets dynamiques tels que le Spring (ressort) et le Dumper (piston) permet de créer des animations réalistes et interactives. La création d'un ressort implique la définition de son rayon et de sa hauteur. Ensuite, le ressort peut être connecté à des objets de référence pour gérer son dynamisme, en utilisant des sphères comme pivots et les commandes 'Pick Top Object' et 'Pick Bottom Object' pour définir ses extrémités.
L'animation de ces objets peut être réalisée à l'aide de l'Auto Key. Des similitudes et des différences existent entre le spring et le dumper, offrant chacun des possibilités d'animation distinctes.
Outils essentiels de manipulation d'objets 3D
3ds Max propose une panoplie d'outils pour la manipulation d'objets 3D. Les outils de sélection permettent de choisir et de manipuler divers éléments de la scène, incluant les sélections rectangulaires, circulaires, polygonales et au lasso. Les commandes clavier pour ajouter ou soustraire des objets à une sélection, ainsi que les options pour sélectionner uniquement les objets contenus dans une zone déterminée, sont également abordées.

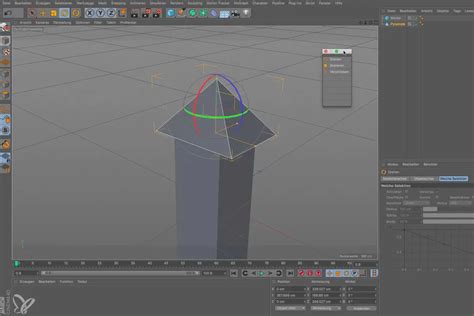

Déplacement d'objets
L'outil de déplacement permet de mouvoir des objets dans un espace tridimensionnel selon différents modes : 1D, 2D et 3D. Les axes de déplacement disponibles sont les axes X, Y et Z, avec la possibilité de combiner ces axes pour des mouvements précis. L'importance de travailler dans des vues 2D pour éviter les erreurs de positionnement est soulignée. Il est également possible de réinitialiser la position des objets par rapport au centre de l'univers et d'utiliser des options d'offset pour des déplacements millimétrés.
Rotation d'objets
L'outil de rotation permet d'orienter les objets avec précision autour de différents axes. L'utilisation des cercles de rotation facilite l'ajustement de l'orientation sur chaque axe. Pour des rotations précises à intervalles réguliers, l'activation de l'accrochage d'angle est essentielle.
Changement d'échelle
Le changement d'échelle est une opération fondamentale. Les différentes méthodes, tant homothétiques (uniformes) que non-homothétiques (non uniformes), sont étudiées en détail. Les limitations de l'outil de changement d'échelle sont également présentées, ainsi que l'effet 'cartoon' qui peut être appliqué.
En résumé, cette série d'outils couvre la manipulation d'objets dans 3ds Max, depuis la sélection jusqu'aux techniques avancées de rotation et de changement d'échelle. Les connaissances acquises sont applicables à divers métiers tels que Modélisateur 3D, Animateur 3D et Artiste VFX.
