La Triangulation : Méthode de Mesure et Applications Techniques
Introduction à la Triangulation
La triangulation est une méthode fondamentale utilisée pour déterminer la position d'un objet ou d'un point dans l'espace. Elle repose sur l'utilisation de mesures de distance ou d'angles par rapport à deux ou plusieurs points de référence dont la position est déjà connue. Cette technique est particulièrement utile pour mesurer des distances entre des points qui sont inaccessibles directement, en s'appuyant sur des angles mesurés et des longueurs de base connues.
Le Principe de la Triangulation

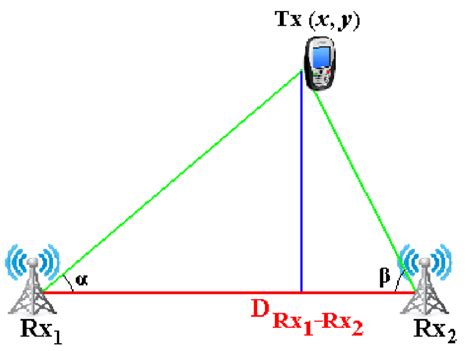

Au cœur de la triangulation se trouve le principe géométrique qui stipule que si l'on connaît la longueur d'un côté d'un triangle et deux angles adjacents, on peut calculer les longueurs des deux autres côtés et le troisième angle. Dans le contexte de la mesure, un point de référence connu sert de base (longueur de base), et des mesures d'angles sont effectuées vers le point inconnu ou vers d'autres points de référence.
La Triangulation par Mesures Angulaires
La technique la plus couramment employée est la triangulation basée sur des mesures angulaires. Elle consiste à déterminer la position d'un objet en utilisant les angles formés par les lignes reliant cet objet à deux ou plusieurs points de référence dont la position est préalablement établie. Pour réaliser une mesure de triangulation par cette méthode, les étapes suivantes sont généralement suivies :
- Choix des points de triangulation : Il est essentiel de sélectionner avec soin les points de triangulation. Ces points doivent être visibles depuis le point de mesure principal (souvent appelé station totale) et, conjointement avec le point à mesurer, former un triangle avec ce dernier.
- Installation de l'équipement : L'équipement de mesure, tel qu'une station totale, est installé à un point de référence connu (la station de mesure principale). Cet équipement est ensuite aligné avec les points de triangulation choisis.
- Mesure des angles : À l'aide de l'équipement, les angles sont mesurés entre les lignes de visée de la station totale dirigées vers les différents points de triangulation.
L'intersection des lignes ainsi déterminées permet de localiser le point inconnu sur la carte. Il est crucial d'être extrêmement précis, car une petite erreur d'angle peut entraîner des écarts de plusieurs kilomètres sur le terrain.
Applications de la Triangulation
La Triangulation en Géodésie et Cartographie
L'une des applications historiques les plus marquantes de la triangulation est la cartographie précise. La première carte précise de la France, composée de 180 feuilles, a été établie par triangulation en 1784. Ce travail monumental fut réalisé grâce à Cassini de Thury, petit-fils de l'astronome Jean Dominique Cassini. Les premières utilisations de la triangulation remontent à l'Antiquité, avec des exemples en Égypte et en Grèce. Au 17e siècle, Ole Rømer a contribué à l'intégration de la triangulation dans les sciences de la mesure. Le développement moderne de la triangulation au 18e siècle en France, mené par des géodésiens comme Jean-Dominique Cassini et Pierre Méchain, a été fondamental pour la mesure de la longueur du méridien terrestre. Ce projet visait à établir une unité de mesure universelle, le mètre. Les travaux de Méchain pour mesurer l'arc méridien, malgré des défis considérables tels que les conditions météorologiques, les problèmes d'alignement des instruments et les erreurs de calcul, ont posé les bases du système métrique moderne.
La Triangulation dans les Capteurs de Mesure
La triangulation est également une technique clé dans le fonctionnement de nombreux capteurs modernes, notamment les capteurs de mesure de distance. Ces dispositifs, souvent appelés lasers de triangulation ou lasers à déplacement, permettent de mesurer des distances par rapport à un objet de manière très précise et rapide.
Principe de Fonctionnement des Capteurs de Triangulation

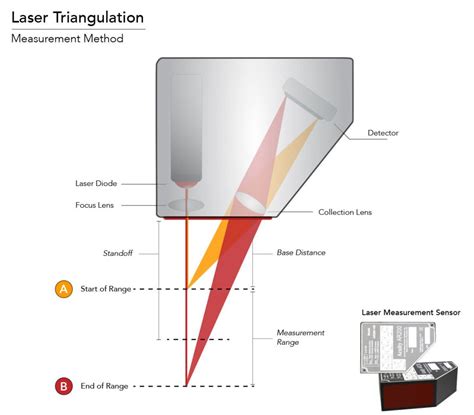

Dans un capteur basé sur la triangulation, un laser ou une diode LED projette un faisceau de lumière concentré sur l'objet à mesurer. La surface de l'objet diffuse cette lumière dans toutes les directions. Une partie de cette lumière diffusée est captée par un capteur linéaire spécial, composé de petits capteurs photoélectriques alignés (pixels). La formation d'un triangle entre la source lumineuse (laser), la zone à mesurer et le capteur linéaire est à la base de ce type de mesure.
L'endroit exact où la lumière diffuse frappe la puce du capteur dépend de la position de l'objet. Tout déplacement de l'objet entraîne un déplacement de la tache lumineuse sur le capteur linéaire. Par exemple, la surface d'un carreau de céramique brillante réfléchit la lumière émise par le capteur linéaire vers son récepteur. Pendant un déplacement, l'angle d'incidence et l'angle de réflexion changent continuellement. Ce déplacement de la lumière sur le capteur permet de traduire très précisément le déplacement de l'objet en une mesure de distance.
Lasers à Déplacement et leurs Caractéristiques
Un exemple typique de laser à déplacement est le WELDING-LT-250-AL. Ce capteur à triangulation offre une plage de mesure de 440 mm, une résolution de 250 µm et une vitesse maximale de mesure de 3,8 kHz. Des réglages manuels ou automatiques permettent d'ajuster l'intensité du laser, rendant possible la détermination de la position d'objets transparents ou réfléchissants.
Les lasers à déplacement ou capteurs de triangulation sont utilisés pour des mesures de distance très précises dans une plage micrométrique, avec des vitesses de mesure élevées atteignant plusieurs kilohertz. Ils sont capables de déterminer la position d'objets avec une grande précision, même avec des déplacements relatifs des différents éléments optiques et des dérives des composants.
Les Détecteurs Sensibles à la Position (PSD)
Les détecteurs sensibles à la position (Position Sensitive Detector - PSD) jouent un rôle important dans certaines applications de triangulation. Un PSD fonctionne comme une photodiode, où la lumière incidente produit un photocourant. La différence fondamentale avec une photodiode classique réside dans le fait qu'un PSD possède plusieurs contacts électriques.
Fonctionnement et Calcul de Position avec les PSD
La position de la tache lumineuse sur la surface active du PSD peut être calculée en analysant la différence des courants détectés par deux contacts opposés. Lorsque le courant total est normalisé, le signal de position devient indépendant de l'intensité du faisceau laser incident. Contrairement aux systèmes basés sur des pixels (comme les CCD), la résolution des PSD n'est pas limitée par la taille des pixels ni par la nécessité d'une analyse informatique complexe.
Les détecteurs de position segmentés, tels que les détecteurs différentiels et quadrants, sont limités dans leur capacité de mesure à la taille du diamètre du faisceau. Cependant, un PSD est particulièrement adapté aux mesures sur de plus grandes distances, couvrant toute sa surface active. La forme, la taille et la distribution d'intensité de la tache laser ont une importance secondaire ; c'est le centre de puissance de la tache qui détermine la position.
Types et Performances des PSD
Un PSD unidimensionnel permet la détection continue de la position d'une tache laser le long d'un axe. Il existe une variété de PSDs, incluant des modèles standards (longueur latérale de 2,5 à 60 mm), des détecteurs optimisés UV et YAG, des PSDs avec suppression intégrée de la lumière parasite (série NT) et des PSDs avec une sensibilité spectrale accrue (série ES). Des revêtements antireflets peuvent également être appliqués sur ces détecteurs.
Les PSDs unidimensionnels de très grande longueur offrent une linéarité de position typiquement de +/- 0,1% et des temps de montée de quelques microsecondes seulement. Ces caractéristiques les rendent idéaux pour une large gamme d'applications de détection de position basées sur les méthodes de triangulation, permettant une mesure étendue.
Notre partenaire suédois, SiTek, est un leader du marché des détecteurs sensibles à la position (PSDs) de haute qualité. SiTek se distingue par des performances inégalées en termes de linéarité et de rapidité, tout en établissant de nouvelles normes en matière de dimensions.
Le PSD Array
Le PSD array est une configuration qui se compose de 16 éléments PSD unidimensionnels disposés parallèlement sur une même puce. En utilisant la technique de triangulation, la réflexion d'un ou plusieurs faisceaux laser sur le PSD array fournit des informations sur le contour de l'objet éclairé. Pour maintenir les performances même en présence de lumière parasite, le PSD array intègre une fonction unique de SiTek, un dispositif breveté qui élimine la diminution de vitesse et de linéarité causée par la lumière indésirable.
Considérations Techniques et Limitations de la Triangulation
La méthode de triangulation, bien que puissante, présente certaines limitations techniques à prendre en compte pour garantir la précision des mesures.
Limites de Performance et Précision
La précision de la mesure peut être affectée par plusieurs facteurs. Pour améliorer la précision, il peut être nécessaire d'augmenter l'ouverture de l'objectif de mesure. Les déplacements relatifs des différents éléments optiques et les dérives des composants constituent également des sources potentielles d'erreurs.
Les mesures de température du capteur sont souvent limitées à une plage de 0° à 50°C. Les mesures effectuées à travers une fenêtre sont possibles, mais il est impératif d'en tenir compte lors de l'étalonnage. La lumière parasite doit être évitée autant que possible, car elle perturbe significativement les mesures.
Matériaux et Conditions de Mesure
La mesure n'est généralement pas possible sur des matériaux transparents, car la diffusion de la lumière n'est pas cohérente. Des constructions spéciales permettent néanmoins des mesures en plein soleil, même avec un éclairement de l'ordre d'un million de lux, bien que ce soit souvent difficile.
La mesure de la position d'objets peut s'effectuer soit par une rotation autour d'un axe, soit par translation. Des méthodes alternatives, comme la mesure de profil par scanner laser ou la mesure par balayage acoustique, peuvent aussi être utilisées.
Des techniques spécifiques existent pour des applications particulières, comme la mesure de profil à l'aide d'une lampe halogène et d'une fente, ou la mesure d'un demi-plan en utilisant un couteau. La triangulation reste cependant une méthode privilégiée dans de nombreuses machines à mesurer classiques, offrant une grande flexibilité dans la réalisation de tout type d'éclairage.
La Triangulation dans un Contexte Pédagogique
La triangulation offre une excellente opportunité d'initier les enfants à des concepts scientifiques fondamentaux de manière subtile. La notion "la carte n'est pas le territoire", popularisée par Alfred Korzybski, peut être abordée en expliquant que la carte représente seulement ce que le cartographe connaît, ce qu'il juge digne d'être représenté, et qu'elle est construite selon des normes de représentation spécifiques. Cela implique une vision nécessairement tronquée et déformée de la réalité.
La carte n'est pas le territoire...la cartographie non plus...
L'utilisation d'une boussole de visée et d'une carte de la région permet de passer concrètement à la triangulation sur le terrain. L'intersection des lignes tracées sur la carte correspond à la position réelle de l'observateur. Les smartphones modernes peuvent même fournir ce résultat rapidement.
Des outils comme le théodolite de l'application FizziQ permettent de réaliser des mesures d'angles précises et d'expérimenter sur la loi des sinus et les principes de la triangulation, rendant l'apprentissage de ces concepts à la fois ludique et concret.
