Modificateurs de Déformation et Retopologie dans 3ds Max
Introduction aux Modificateurs de Déformation
Nous allons effectuer un tour d'horizon des modificateurs les plus intéressants de 3ds Max, en ordre alphabétique. Ce contenu vise à vous donner une vision globale des outils de déformation.
Modificateurs Clés pour la Déformation
- Le modificateur Bend permet de courber des objets avec des paramètres d'angle et de direction.
- Le modificateur Chamfer permet de chanfreiner les arêtes de l'objet avec différents segments et paramètres de tension.
- Le modificateur FFD (Freeform Deformation) utilise des points de contrôle pour la déformation libre d'un objet.
- Le modificateur Lattice transforme les arêtes en boîtes et les sommets en polyèdres.
- Enfin, le modificateur Noise permet de créer des vagues en 3D avec des paramètres de scale et de fractal.
L'Importance de la Retopologie pour des Modèles Professionnels
Il est essentiel de disposer d’une topologie 3D propre pour obtenir des résultats professionnels. Lorsque les sommets, les arêtes et les faces d’un modèle sont mieux organisés, les animations sont beaucoup plus fluides et le rendu consomme moins de mémoire.
Dans cet exemple, il est également préférable de s’assurer que le nombre de polygones de l’objet est inférieur à 200 000 afin d’obtenir des résultats d’algorithme dans un délai raisonnable.
Outils et Techniques pour la Retopologie dans 3ds Max
Préparation des Objets pour la Retopologie
Pour faciliter le processus de retopologie, appliquez un modificateur Relâcher en ayant activé la conservation de volume et appliqué plusieurs itérations, avant que le modificateur Retopologie ne puisse accélérer le processus.
Modificateurs Utiles avant ou pendant la Retopologie
- Sectionner : lorsque vous travaillez sur des objets symétriques, utilisez le modificateur Sectionner pour couper les objets en deux avant de lancer l’opération de retopologie.
- ProOptimizer : avant de calculer l’opération de retopologie, vous pouvez utiliser ce modificateur pour réduire le nombre total de polygones. Ce modificateur n’est pas nécessaire si vous utilisez le prétraitement dans le modificateur Retopologie.
- Symétrie : après avoir utilisé les outils pour obtenir une topologie optimale sur un objet sectionné, restaurez l’autre moitié de l’objet à l’aide du modificateur Symétrie.
Avantages des Modèles Génératifs à Faible Polygonnage
Les outils de retopologie sont utiles non seulement pour réduire la topologie de type polygone, mais également pour faciliter le processus de modélisation, en facilitant la génération d’une topologie de quadrilatère propre, avec un espacement cohérent des faces de polygone qui peuvent être manipulées davantage à l’aide d’un modificateur Éditer poly ou en réduisant la pile en un objet Poly éditable.
Workflows Courants avec les Outils de Retopologie
Les workflows courants des outils de retopologie incluent l’extrusion de splines dans une géométrie, le nettoyage des opérations booléennes et l’exécution d’opérations d’extrusion intelligente.

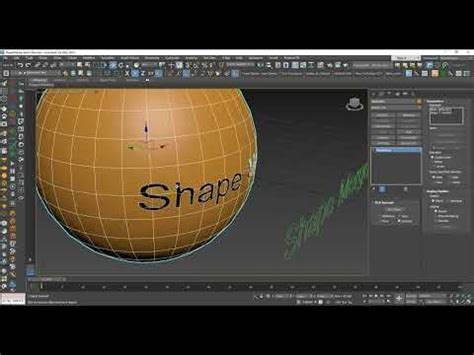

L'Outil Shape Merge pour des Découpes Précises
L'outil Shape Merge dans 3ds Max permet d'effectuer des découpes sur des objets géométriques en utilisant des splines. Contrairement aux opérations booléennes classiques, Shape Merge fonctionne à partir de contours définis par des splines plutôt que de combiner deux géométries. Vous pouvez ainsi créer des découpes précises et complexes dans vos modèles 3D.
Utilisation de Shape Merge
- Pour utiliser Shape Merge, sélectionnez une géométrie, allez dans le menu Compound Object, puis cliquez sur Shape Merge.
- Après avoir cliqué sur Pick Shape, sélectionnez les splines à utiliser pour la découpe.
- Pour réaliser une découpe réelle, cochez l'option Cookie Cutter.
- L'option Invert permet de conserver l'intersection de la spline et de la géométrie.
